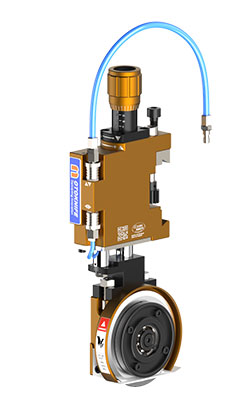

Pneumatic Shear Knifeholder

Pneumatic Shear Knifeholder

MT-A450

Introduce

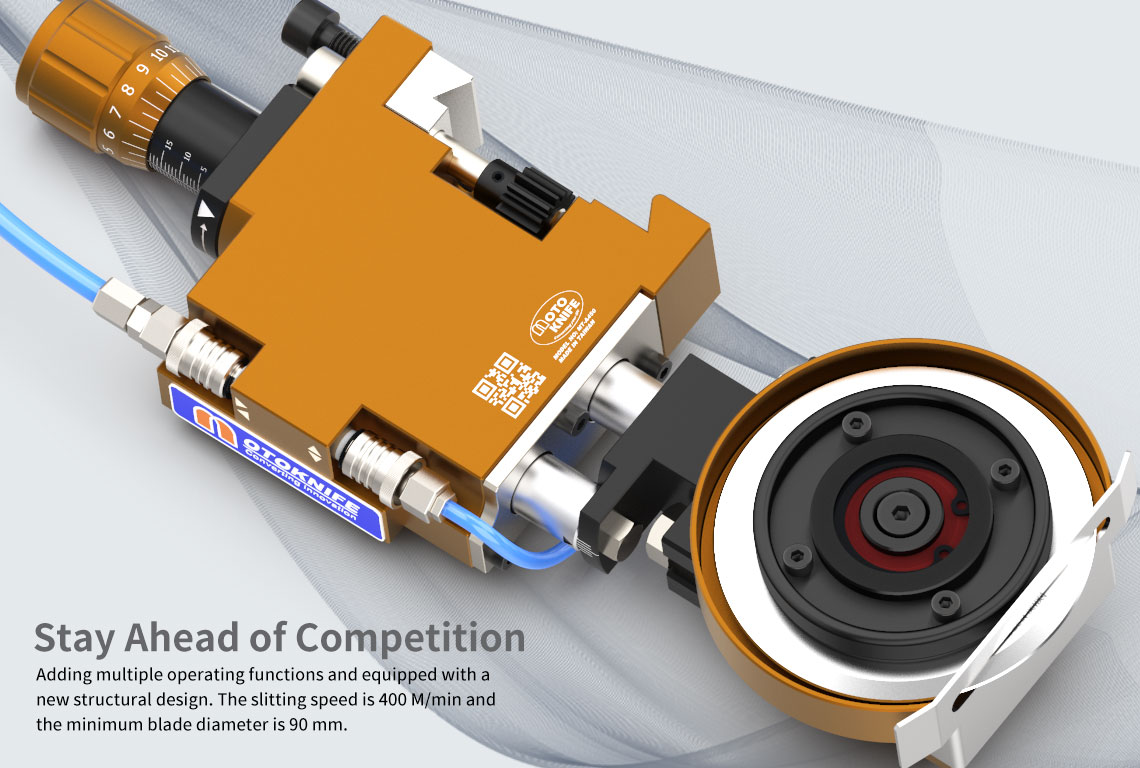

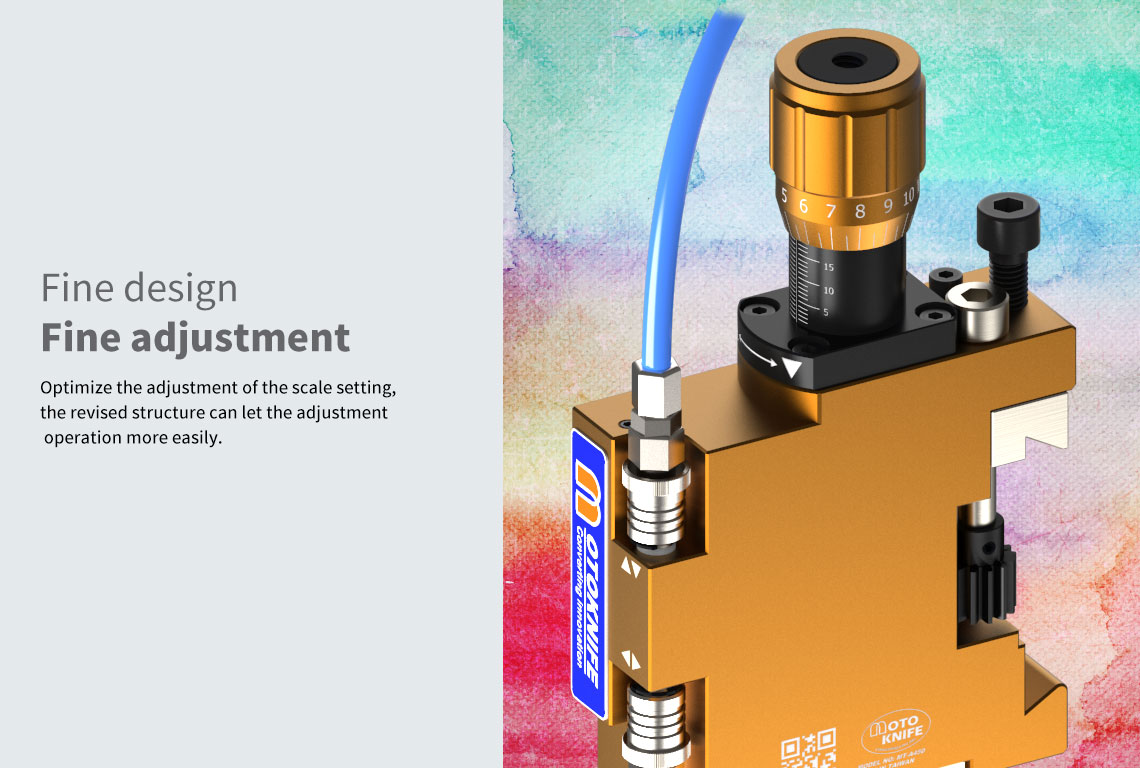

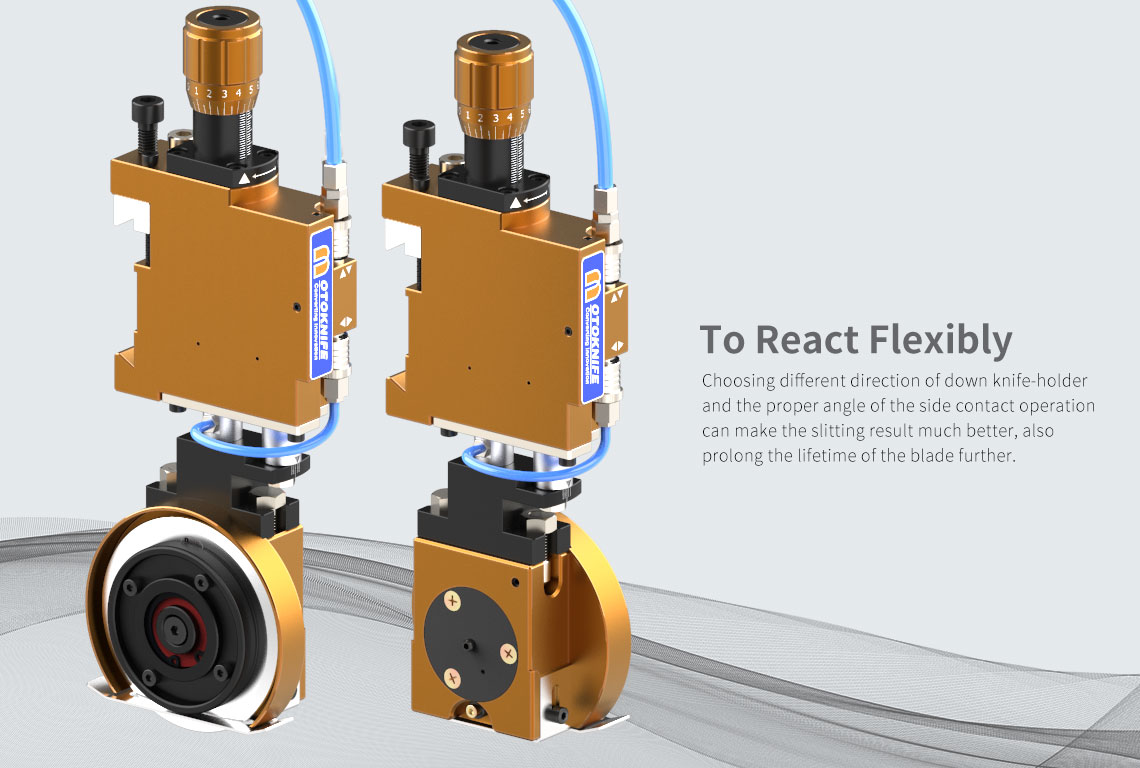

MT-A450 is new designed for flexible application and improving operational efficiency. It has cant angle adjustable and replaceable bottom make easier to use at different web direction. The new function, self flow control can prevent damage blade when operation, and another Iike micrometer, with the same structure the micro depth adjustment, enhance control overlap distance accuracy up to 0.05mm. Standard knife holder equips ø90mm top blade, it can also choice 450L for ø105mm top blade. MT-A450 offers a wide range of slitting material including plastic, paper, copper foil..etc., thickness under 0.4mm and slit width within 53mm applications.

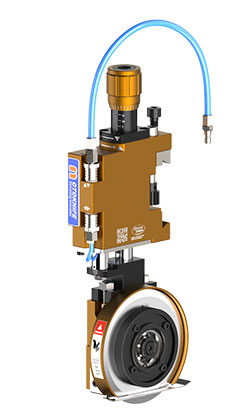

MT-A450 Shear Type Pneumatic Shear Knife holder



MT-A450 Shear Type Pneumatic Shear Knife holder



MT-A450 Shear Type Pneumatic Shear Knife holder



MT-A450 Shear Type Pneumatic Shear Knife holder



MT-A450 Shear Type Pneumatic Shear Knife holder



MT-A450 Shear Type Pneumatic Shear Knife holder



MT-A450 Shear Type Pneumatic Shear Knife holder



MT-A450 Shear Type Pneumatic Shear Knife holder

Model                   MT-A450-BU940                      MT-A450L-BU940

                  MT-A450 pneumatic shear knife holder     MT-A451 pneumatic shear knife holder


Min. slit width             51mm                                                   53mm


Max. slit speed           400M/min(1)


Down-stroke               0~20mm


Side-stroke                   0~3mm


Air pressure                3~6/kg/cm²

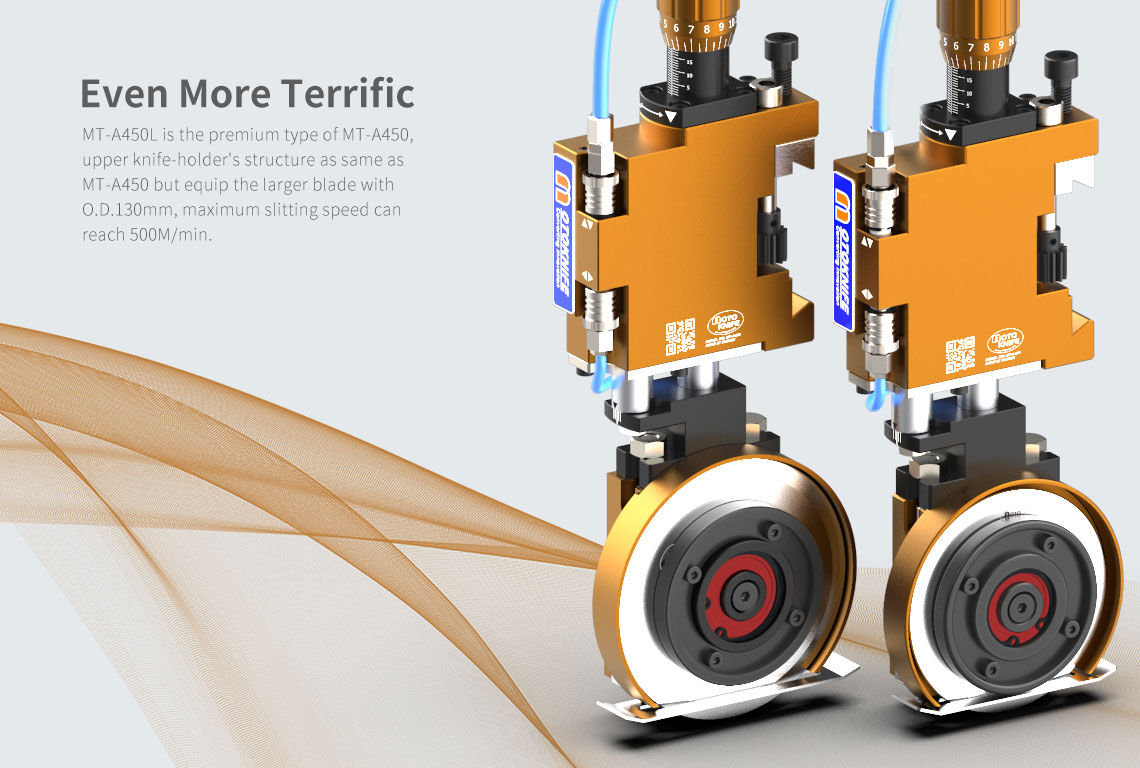

Blade O.D.                    Ø90mm                                            Ø105mm


Guide-bar                    GB01/GB02/GB03/GB04


Feature                   Self flow control

                                     Micro depth adjustment

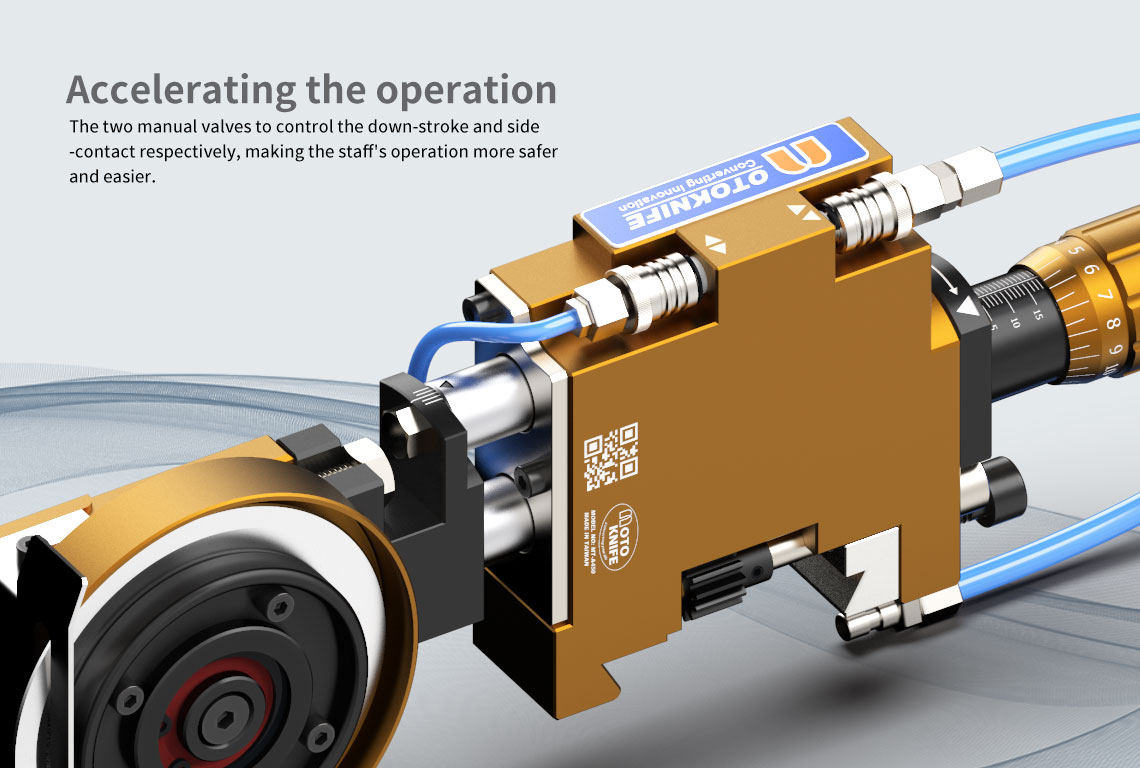

                                     Individual control valve

                                    Cant angle adjustment

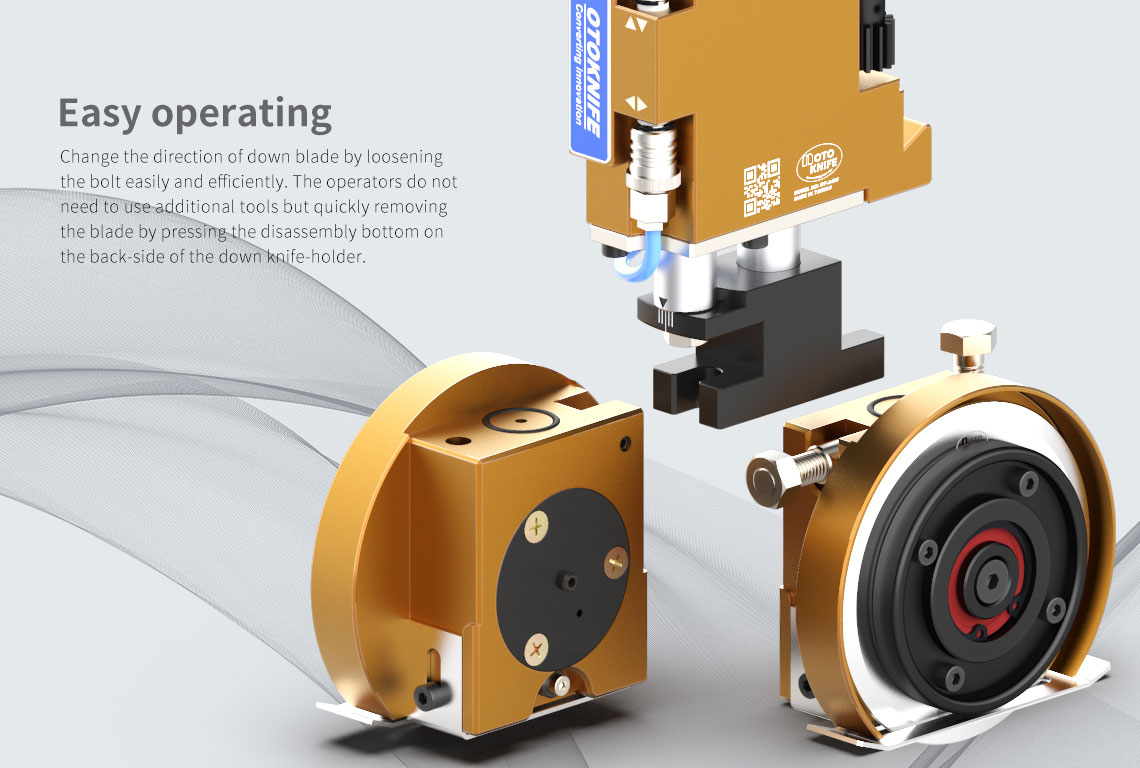

                                    Replaceable bottom knife holder

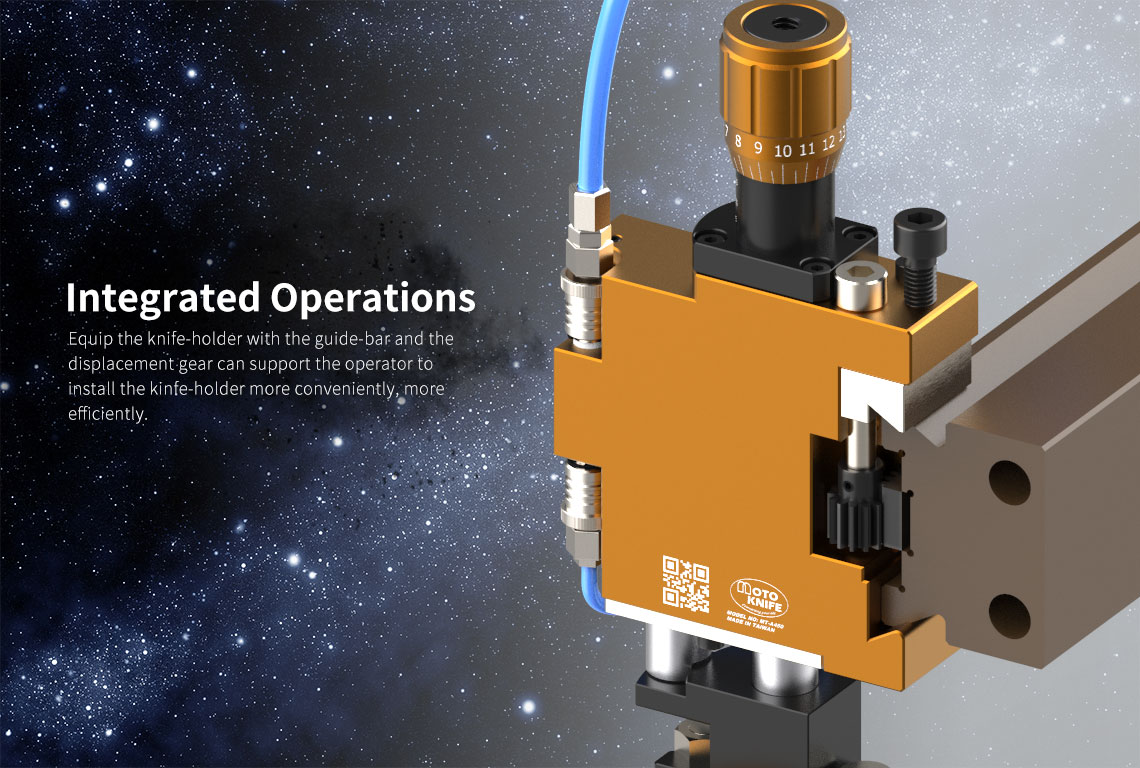

                                    Position displacement adjust

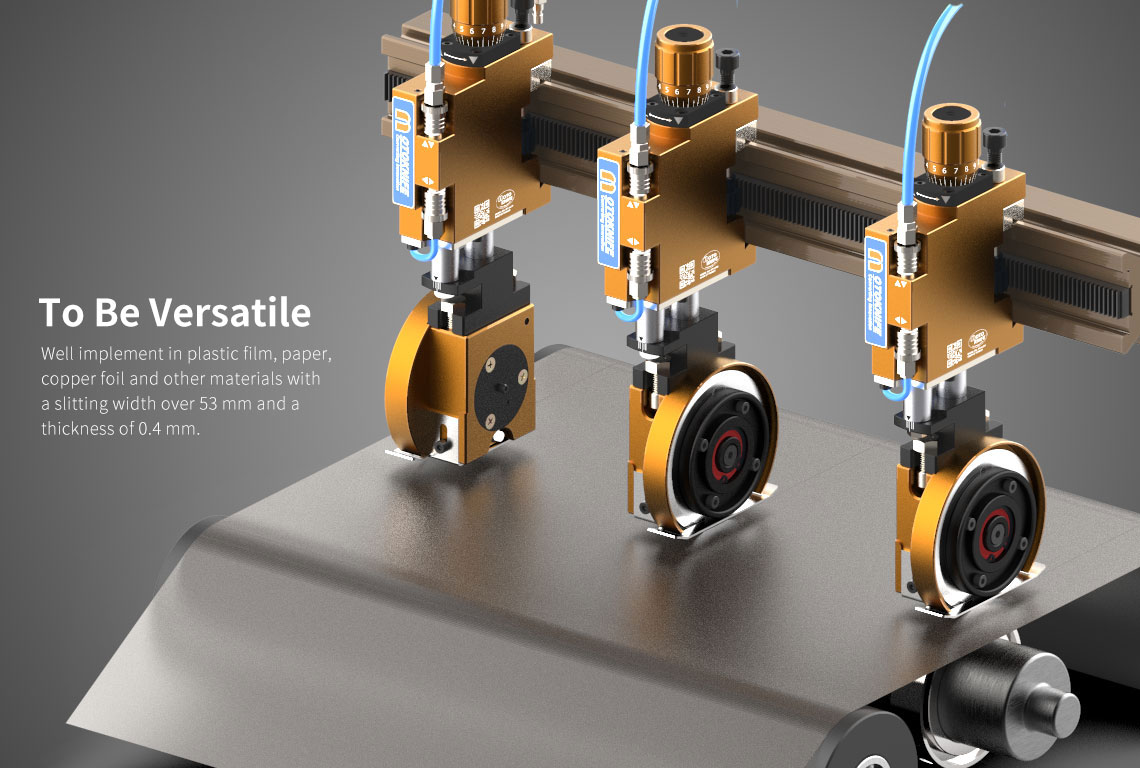

Suitable                Various Papers >>>     kraft paper, silicone paper, releasing  paper, decoration

                                                                                    wallpaper, masking paper.

                                   Various Plastic films >>>     flexible laminated films, soft PVC films, BOPP,

                                                                                               PET, PE, PS, LDPE, PLA, SBS, various adhesive tape.

                                   Cloth & fabrics >>>     non-woven cloth, synthetic leather, natural cotton, mesh

                                                                                   cloth, medical cloth, label cloth...etc.

                                   Metal films >>>     Copper foil, aluminum foil.

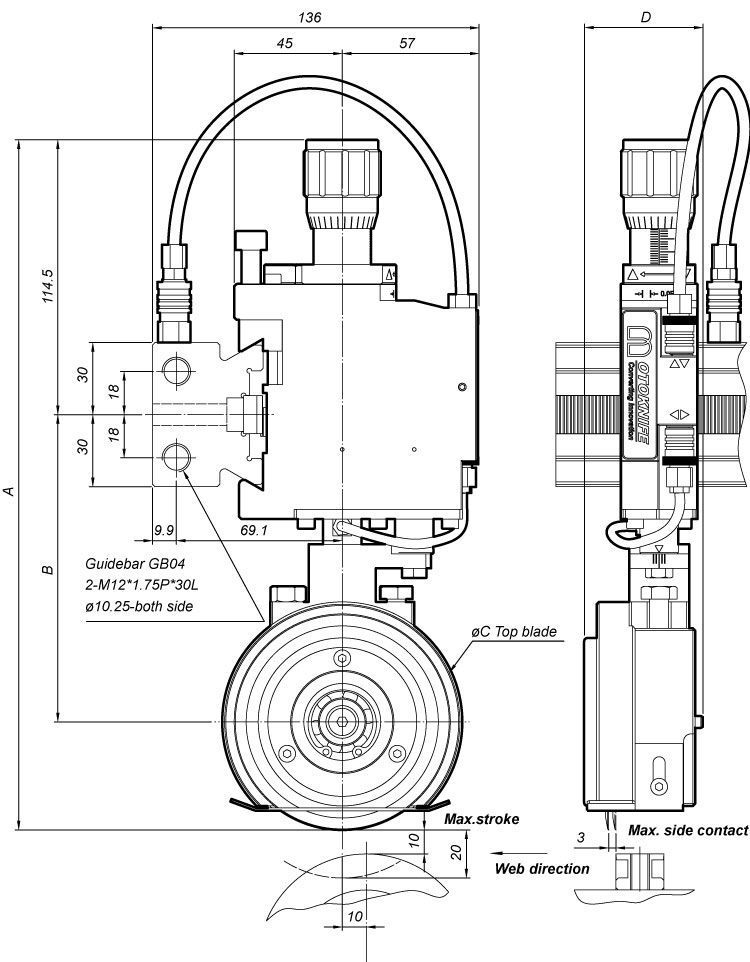

Drawing


Model                   MT-A450-BU940                              MT-A450L-BU940

             MT-A450 pneumatic shear knife holder     MT-A451 pneumatic shear knife holder


                                  298mm                                                 308.5mm


B                                133±1mm                                                 136±1mm


                                     90mm                                                 105mm


                                 49.5mm                                                   52mm


(1) The maximum slitting speed is according to the actual materials, thickness and slitting results.
