剪切式氣動分條上刀組
MT-A660
簡介
MT-A660剪切式氣動分條上刀組俱備二組手動閥能夠各自獨立或以連動方式控制下刀及靠刀動作。專利刀座採用高強度6061鋁合金加工製造，擁有三組氣壓缸穩定提供分切材料時所需的壓力。下刀架連結使用三點固鎖方式，不僅能夠調整下刀架靠刀角度來對應不同的入料剪切方向，亦同時強化結構可以確保分切品質的一致性。高剛性刀座及配合150mm上刀片設計，適用於分切硬厚材質或高速分條等場合。主要廣泛應用於紙類/包裝膜類/不織布類及光學膜等材料。
型號 MT-A660-BU150 MT-A660-BU130
最小分條寬度 65mm
最大分條速度 1000M/min 800M/min
下刀行程範圍 0~25mm
最大供給空壓 3~6/kg/cm²

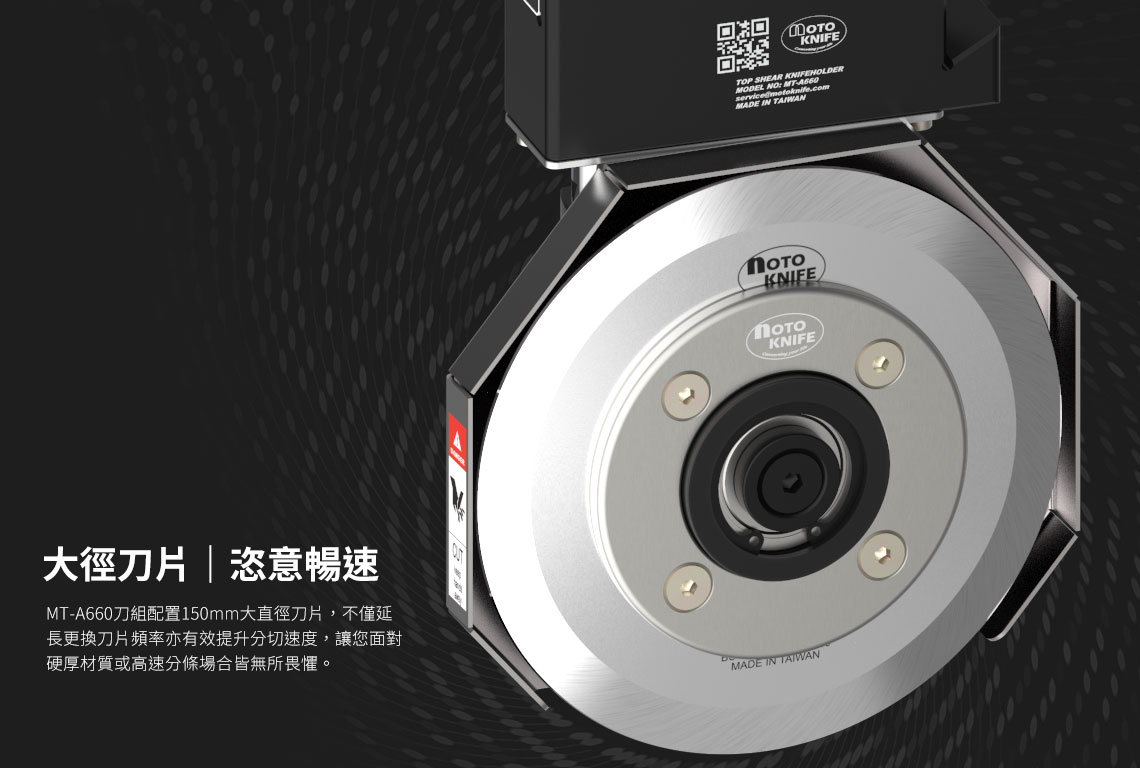

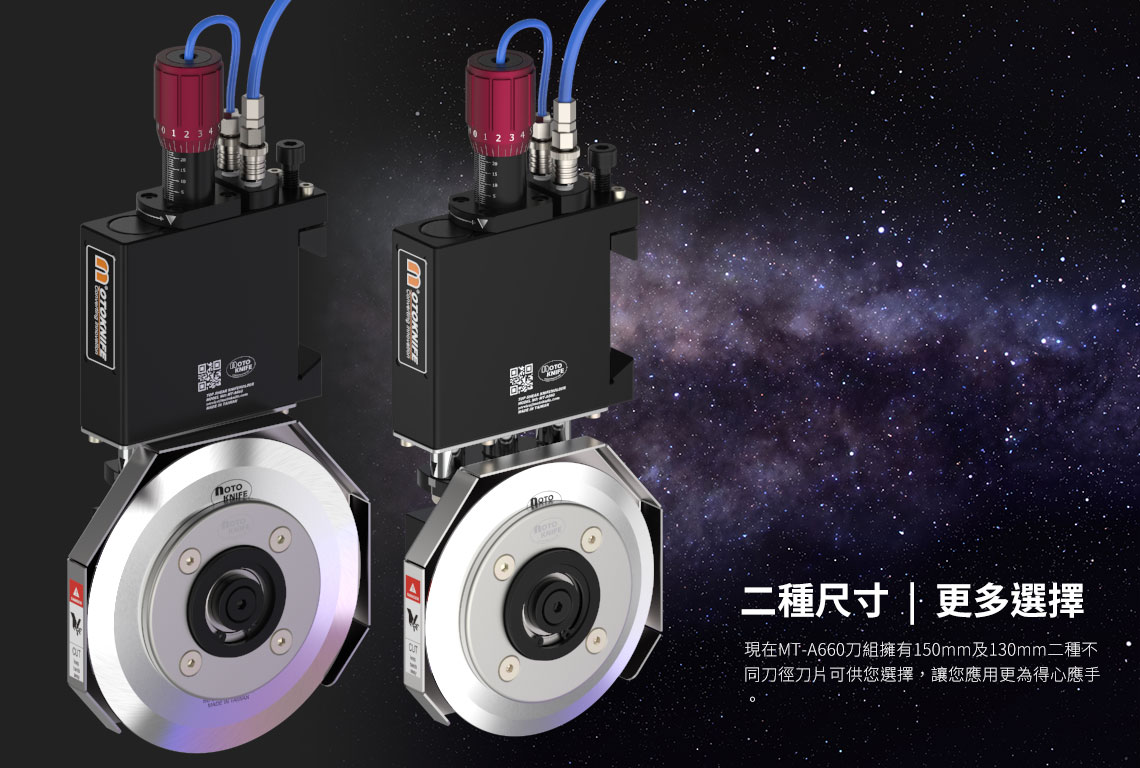

刀片尺寸 Ø150mm Ø130mm
靠刀行程 0~3mm
選配鳩尾座 GB01/GB02/GB03
特色功能 專利流量自我控制
精密下刀行程調整

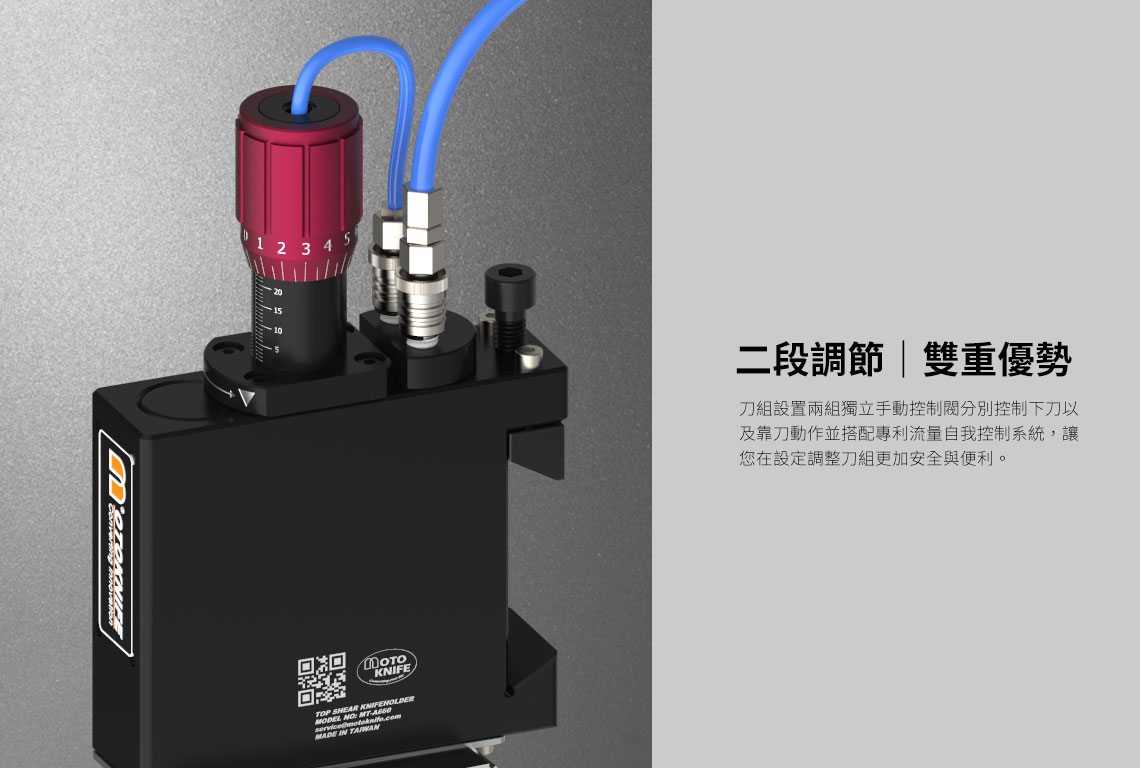

獨立下刀靠刀手動控制閥

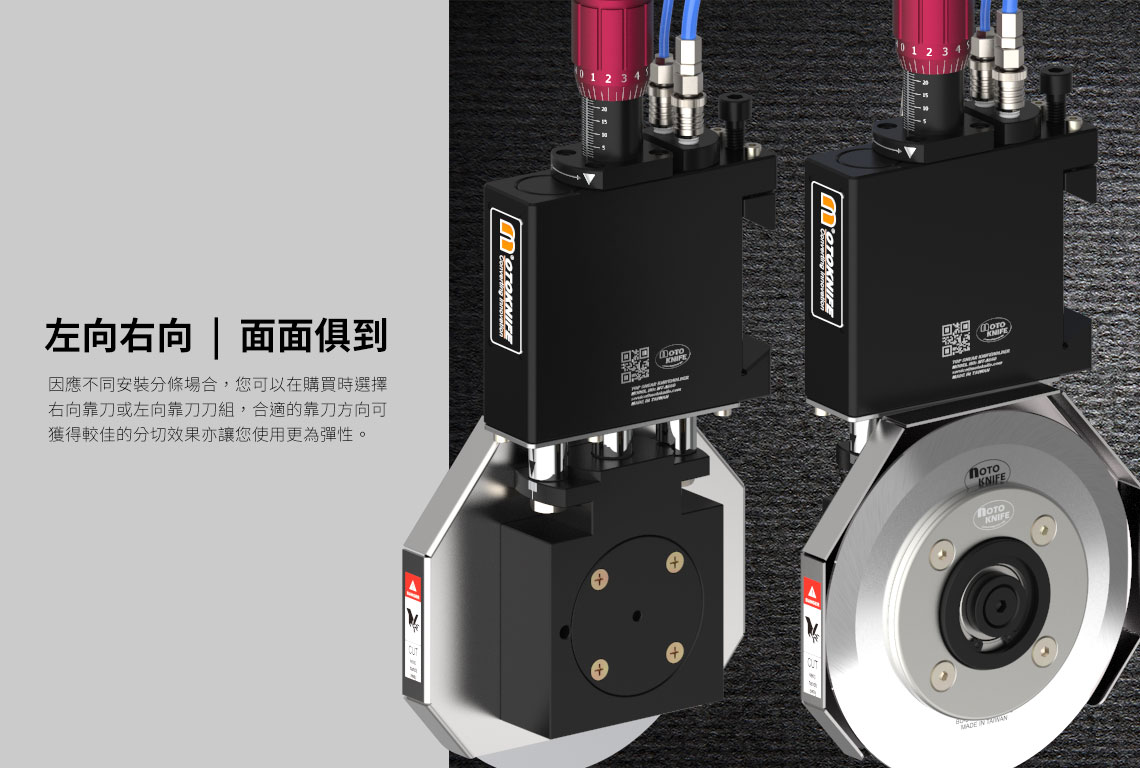

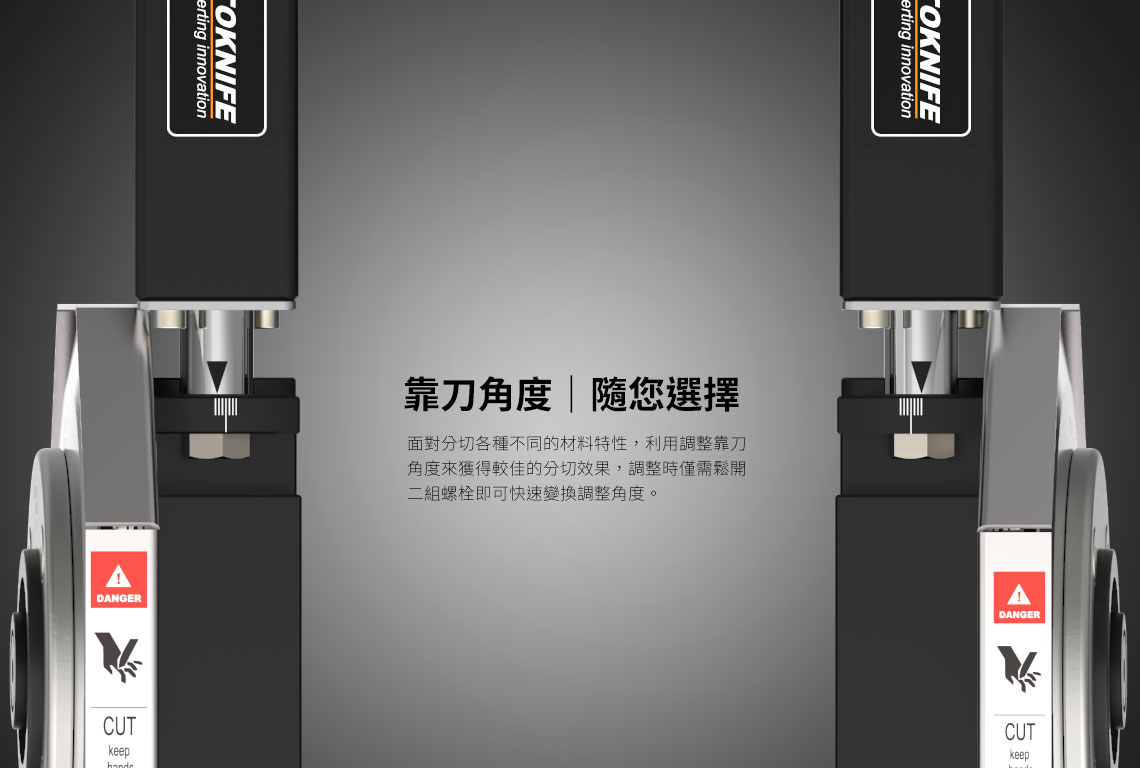

靠刀角度調整
專利結構設計

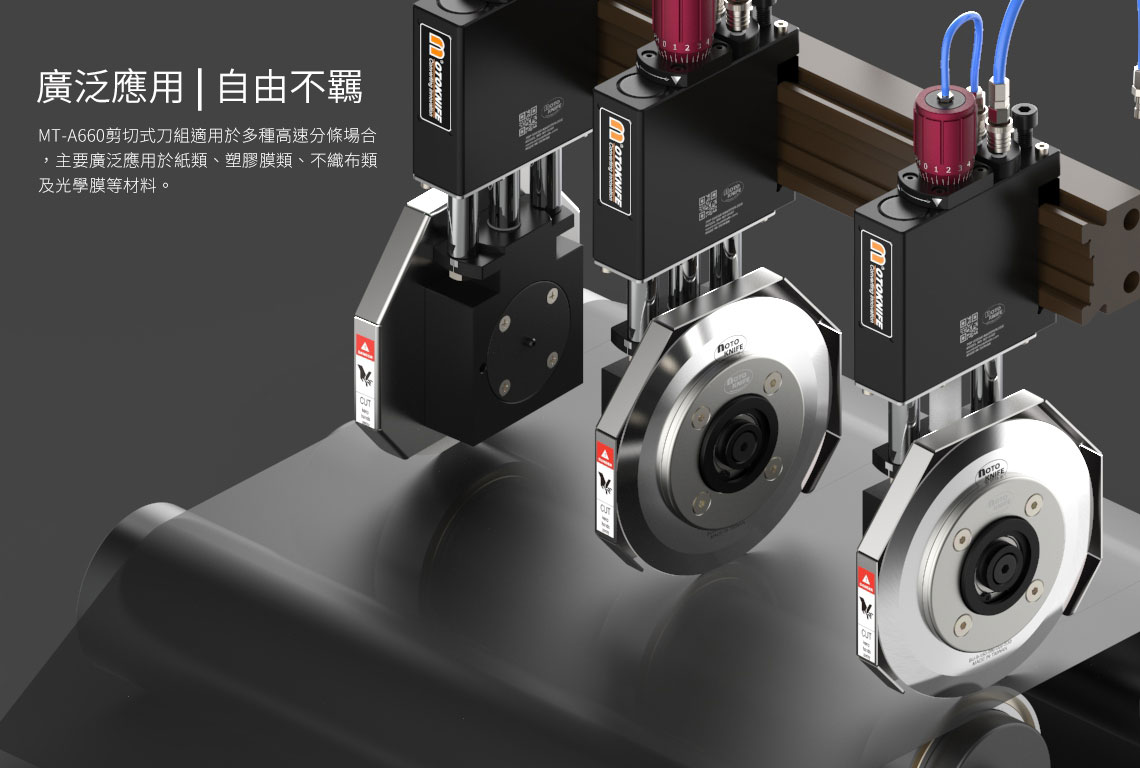

適用分條產品 紙類 >>> 牛皮紙、離型紙、壁紙、美紋紙
塑膠膜類 >>> 軟質PVC、PP、PE、PS、LDPE、PLA、SBS、膠帶
布類 >>> 不織布、合成皮布、天然棉布、紗布、藥膠布、商標布
發泡類 >>> 泡棉、發泡布
金屬薄膜 >>> 銅箔、鋁箔
刀組圖面
