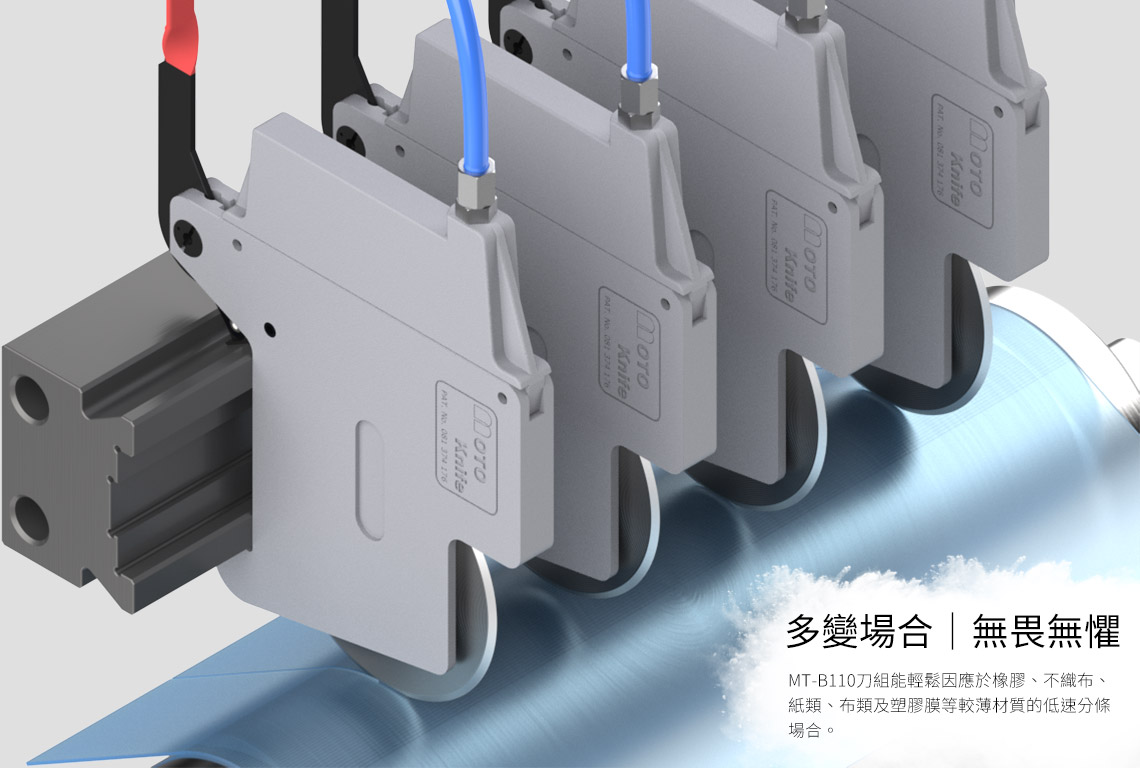

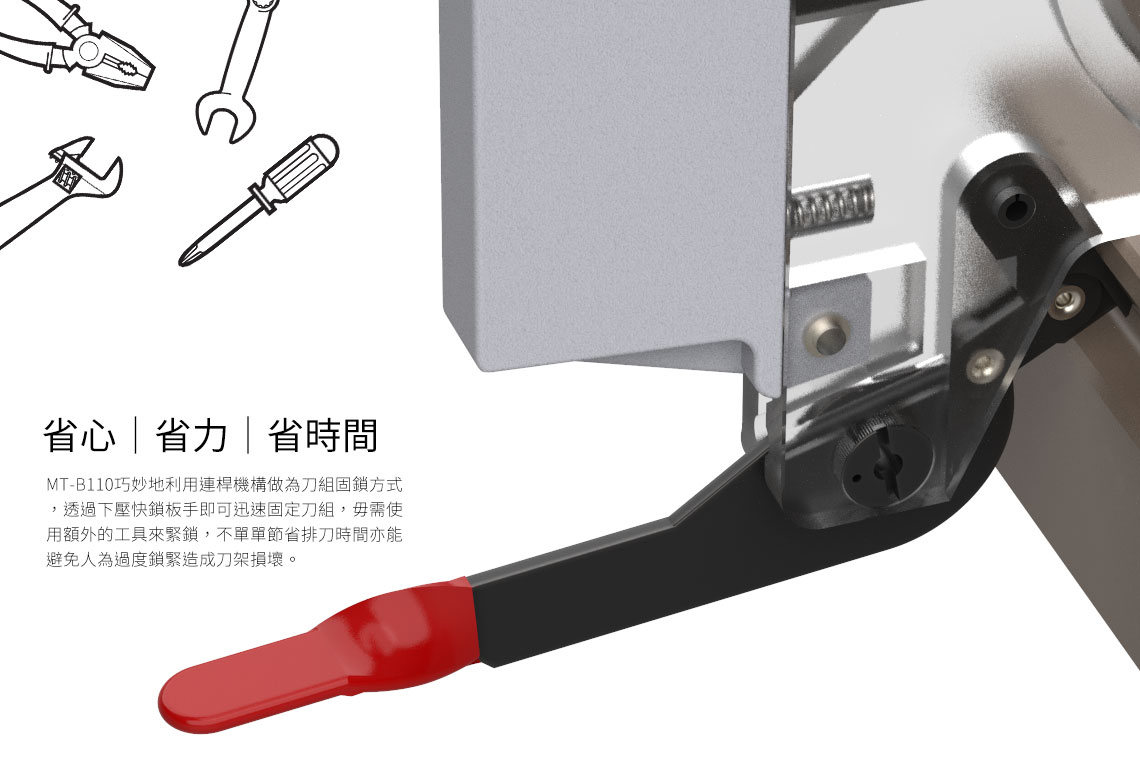

MT-B110 快鎖型氣動刀組是唯一具有快速鎖緊機構的刀組,有別於其他刀組人員無需任何工具即可透過按壓快鎖板手快速將刀組固定在鳩尾座上,如鳩尾座搭配選購的尺規板,能夠快速更換不同分條尺寸,減少重新安排尺寸與固鎖時間,除此亦可免除操作人員因為固鎖刀組時過度鎖緊造成刀組斷裂損壞。 MT-B110快鎖型氣動分條刀組主要是廣泛應用於橡膠類、不織布、紙類、布類及塑 膠膜類等較薄材質的低速分條場合。
型號 MT-B110-BSK30
最小分條寬度 12mm
最大分條速度 100M/min(註1)
下刀行程範圍 0~15mm

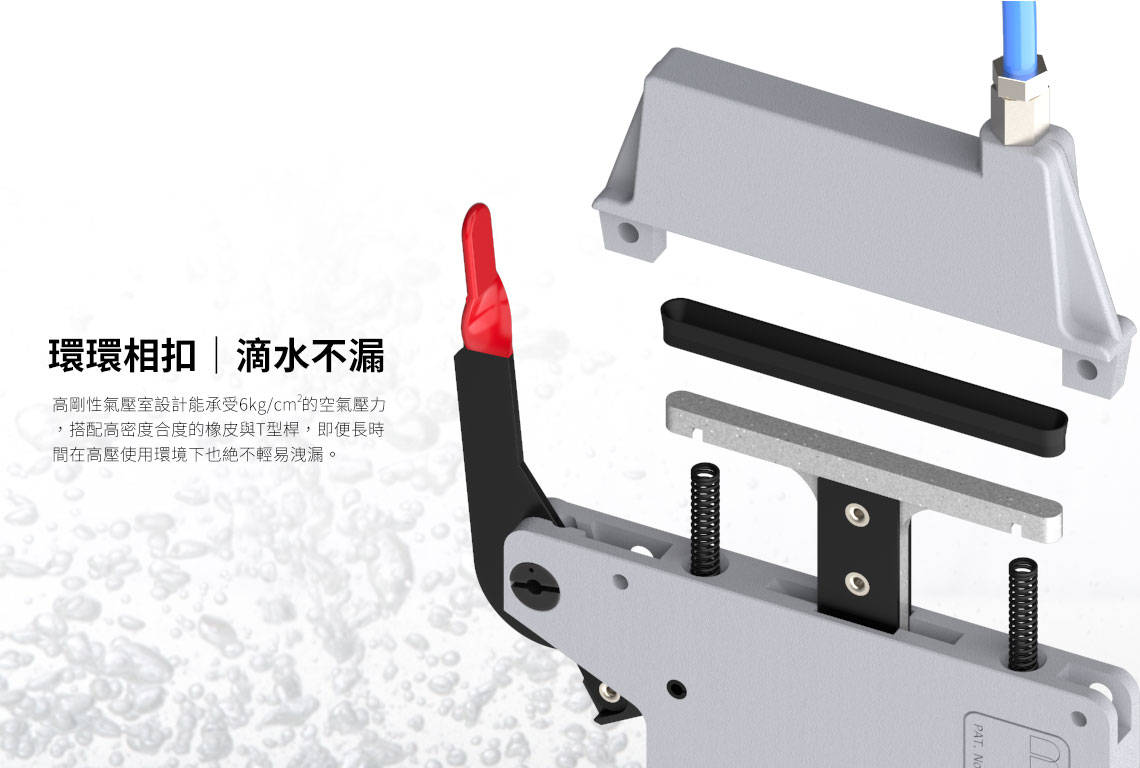

最大供給空壓 3~6/kg/cm²
刀片尺寸 Ø76.2mm
選配鳩尾座 GB01/GB02/GB04

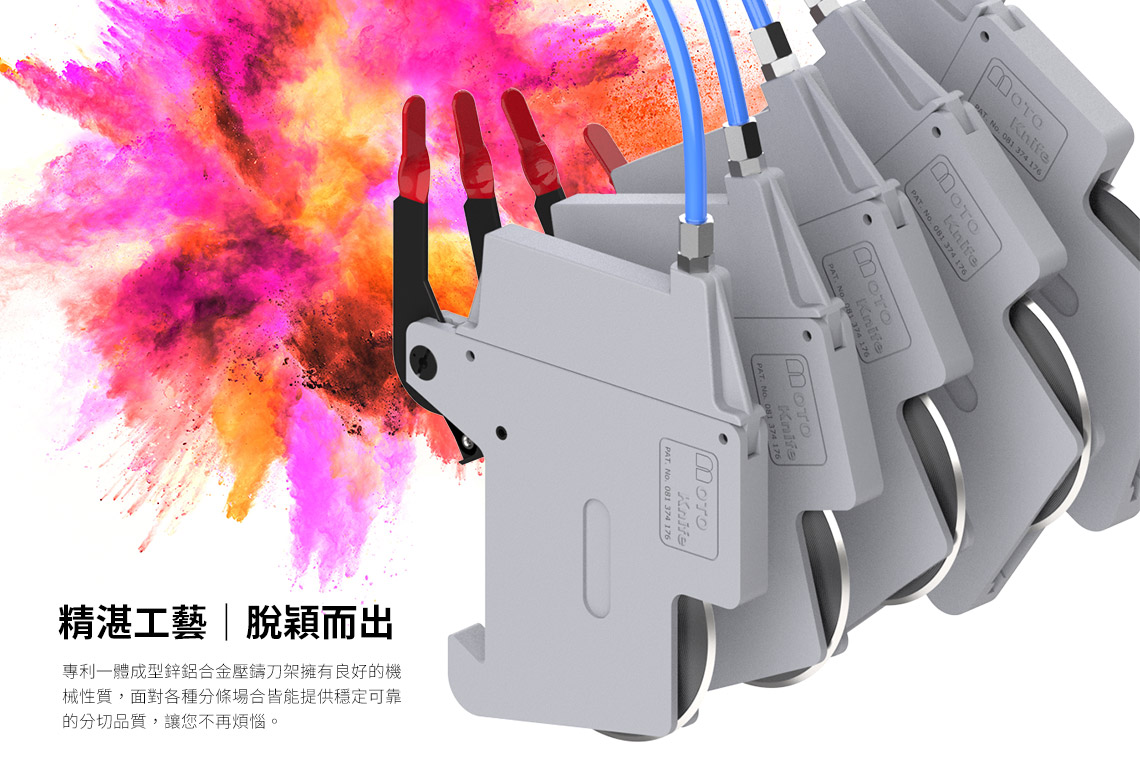

特色功能 一體成型刀架本體
經濟型壓切刀組

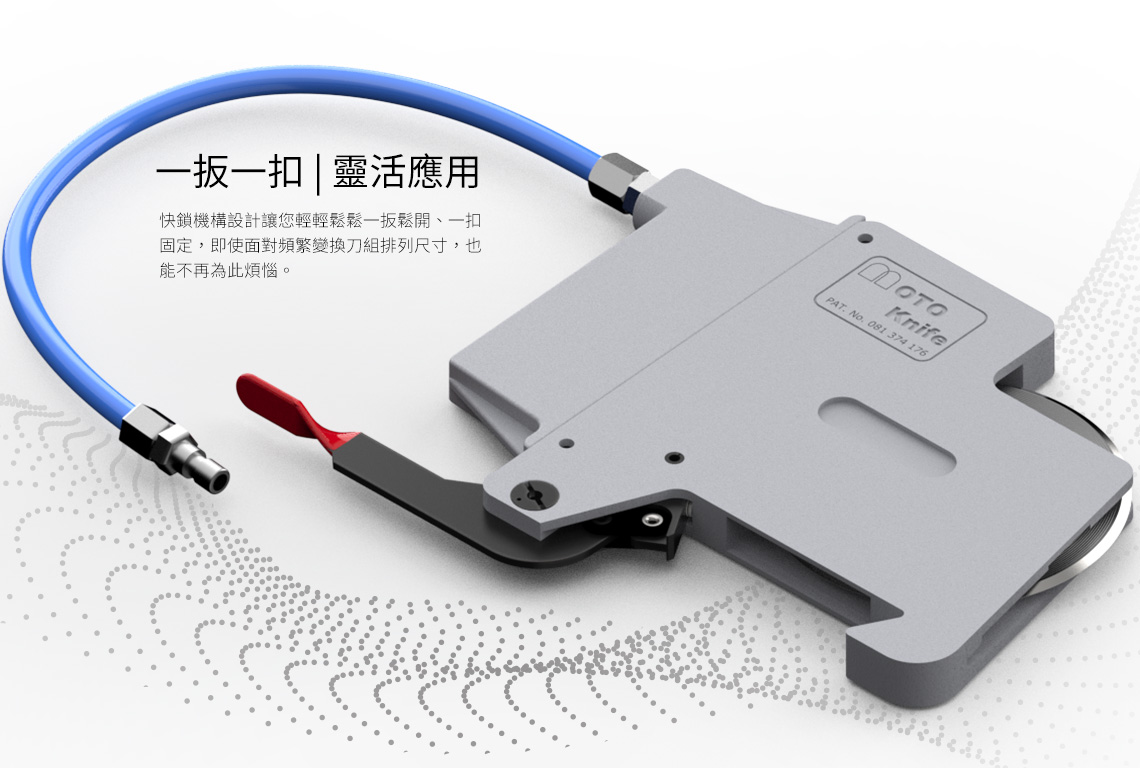

免工具快速鎖緊設計
適用分條產品 紙類 >>> 牛皮紙、離型紙、壁紙、美紋紙、膠帶、瓦楞紙板、砂紙
塑膠膜類 >>> 軟質PVC、硬質PVC、PP、PE、PS、LDPE、PLA、SBS、膠帶
布類 >>> 不織布、合成皮布、天然棉布、紗布、藥膠布、商標布
發泡類 >>> 泡棉、發泡布
刀組圖面
(註1) 最大分條速度依實際分切不同材質/厚度及分切斷面有所不同,需依現場實際機台運作而定。
每片精密刀片出廠前會再特別經過一道精密研磨使得刀片真圓度達到+/-0.005mm,搭配半斷刀組與研磨硬滾輪能將準確的控制分切深度,讓您想切多深就多深。
GB05 線軌型鳩尾座可以直接安裝線性滑軌,透過不同的轉接配件適用於全系列刀組並便利人員調整刀組位置。GB05鳩尾座具有高剛性特性,主要應用在安裝刀組數量較多及出力大的場合且側邊有三組通孔可同時做為固定鳩尾座及供氣管路所使用。
130齒齒形刀片素材採用歐洲進口工具鋼(SKD-11),並施以良好熱處理增加其韌性及耐磨耗性等機械性質。刀鋒處精密研磨,保持均稱的齒距與齒峰,分切時會在分切邊緣產生Z字形缺口,便於人員沿著缺口撕開,適用於醫療藥布或膠帶等易撕應用場合。
兩種型號的軸承分別對應於不同規格的壓切刀片,697ZZ適用於5.0mm厚度和17mm內徑壓切刀; 6900RS適用於6.2mm的厚度和22mm的內徑。
