剪切式氣動分條上刀組
MT-A450
簡介

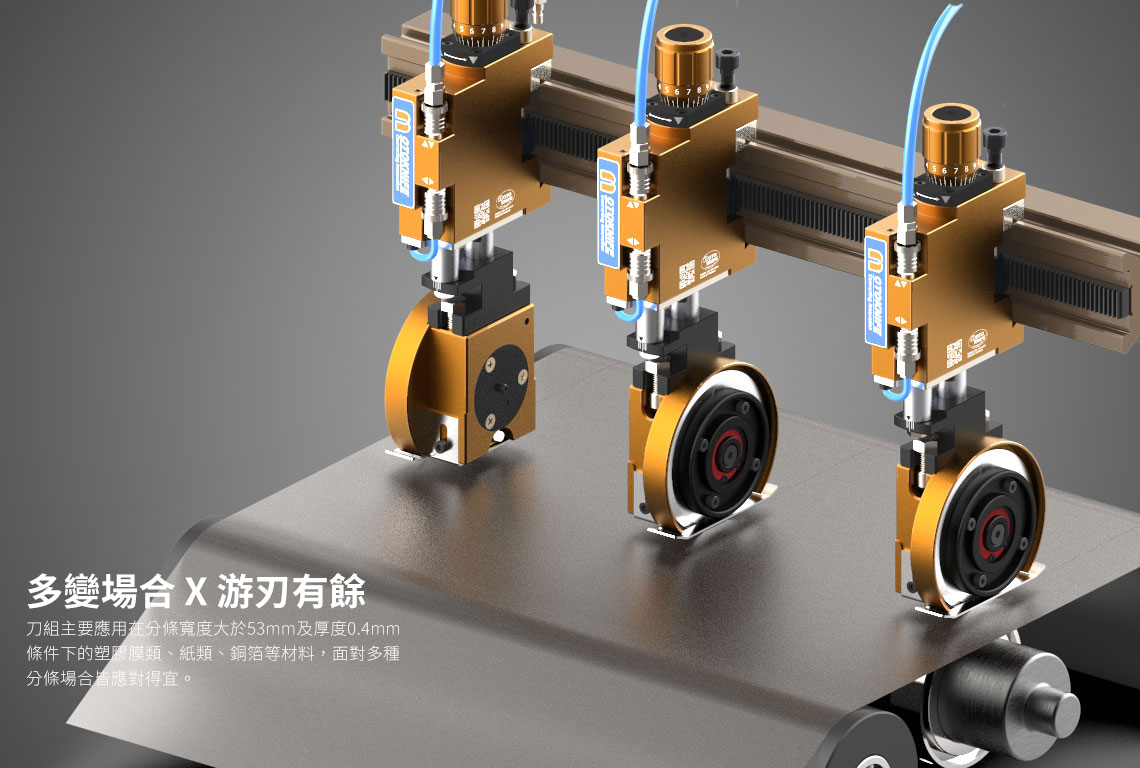

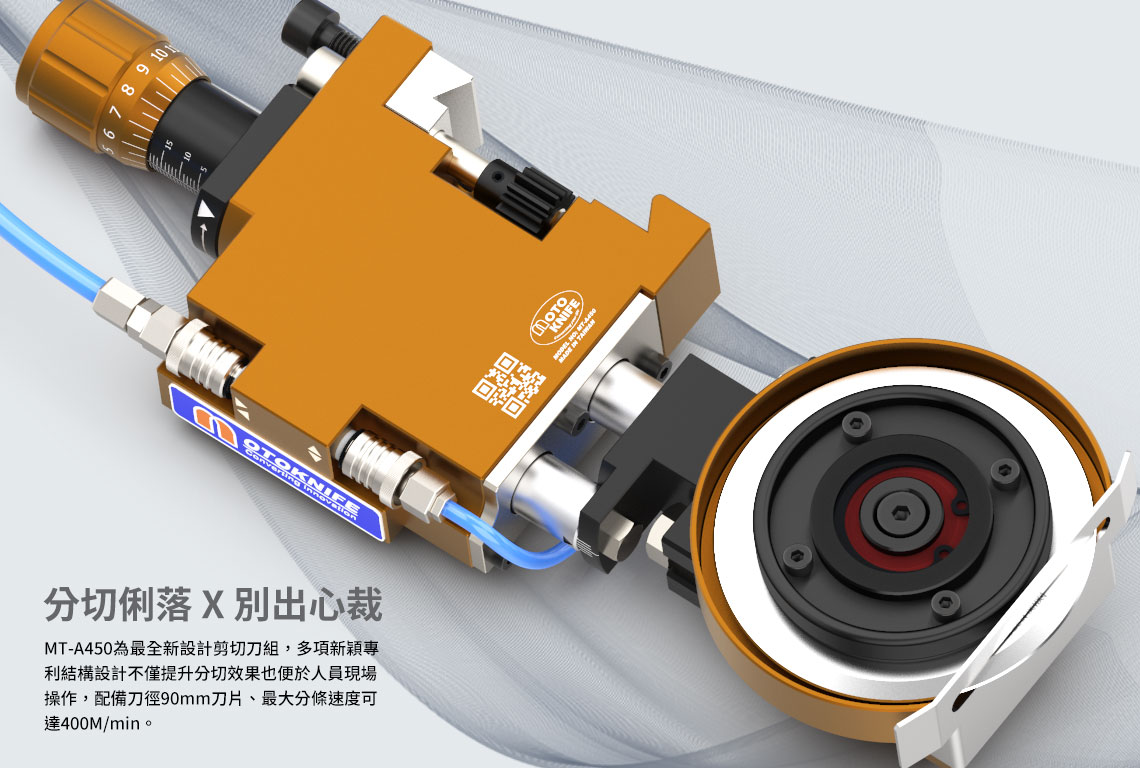

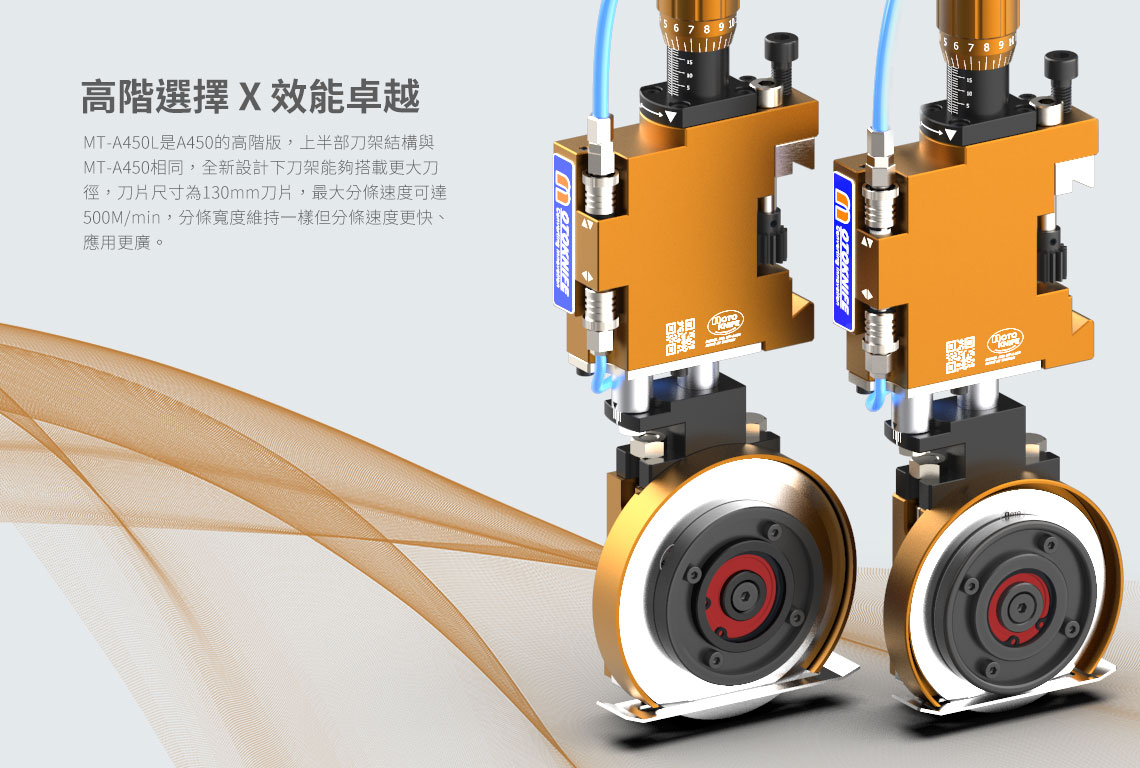

MT-A450為全新設計刀組， 不僅增加多項操作 功能並且結構重新設計，在整體操作上更為便利。刀組具有精密下刀行程調整功能，最小深度微調精度可達 0.05mm、獨立手動閥， 可單獨控制刀組下刀及靠刀動作、拆換式下刀架與靠刀角度調整能迅速調整不同入料方向，下刀架後側配置有刀片拆解鈕能快速更換刀片、同時可搭配位移微調齒輪來達到位置微調。刀組內建專利 " 流量自我控制 "， 能夠直接連結壓力源，即便在高壓瞬間通氣誤操作下也不會造成刀片或人員的損傷。刀組標準配備 ø90mm刀片，亦可選擇 A450L 配有 ø105mm刀片的下刀架模組。 MT-A450 主要廣泛應用在分條寬度大於53mm 及厚度0.4mm條件下的塑料膜類、紙類、銅箔等分條場合。
型號 MT-A450-BU940 MT-A450L-BU940
最小分條寬度 51mm 53mm
最大分條速度 400M/min(註1)
下刀行程範圍 0~20mm
靠刀行程範圍 0~3mm
最大供給空壓 3~6/kg/cm²
刀片尺寸 Ø90mm Ø105mm
選配鳩尾座 GB01/GB02/GB03/GB04
特色功能 專利流量自我控制

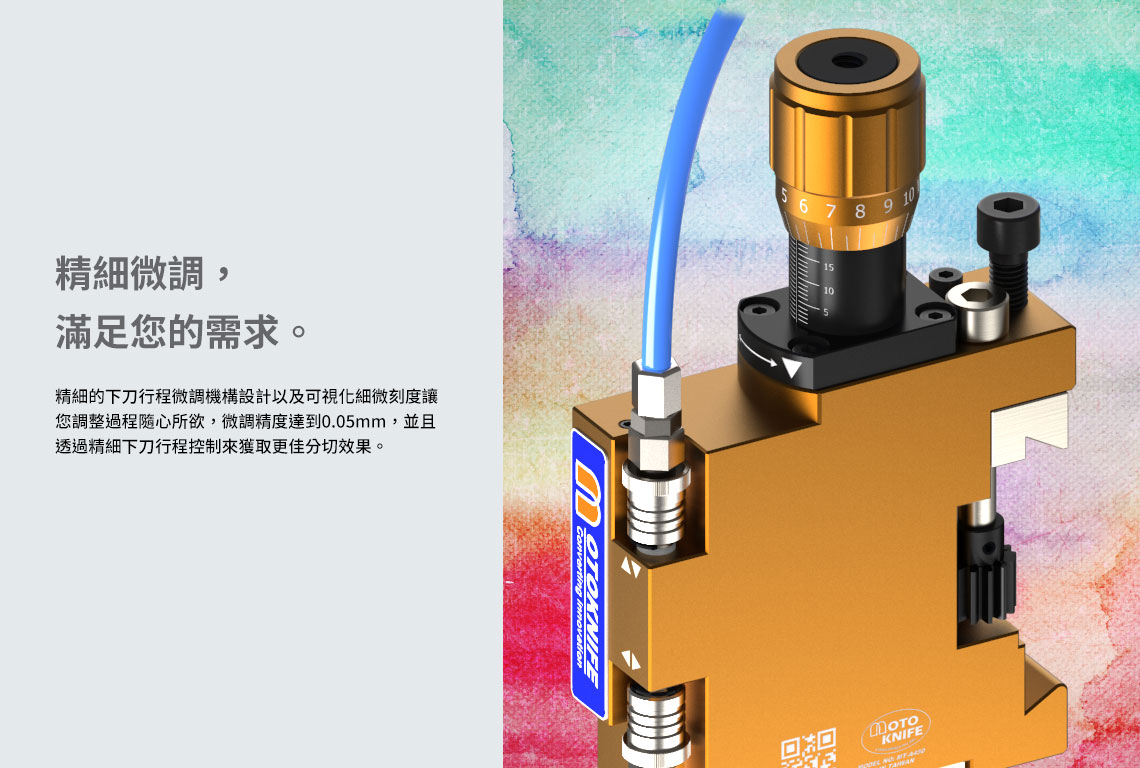

精密下刀行程調整

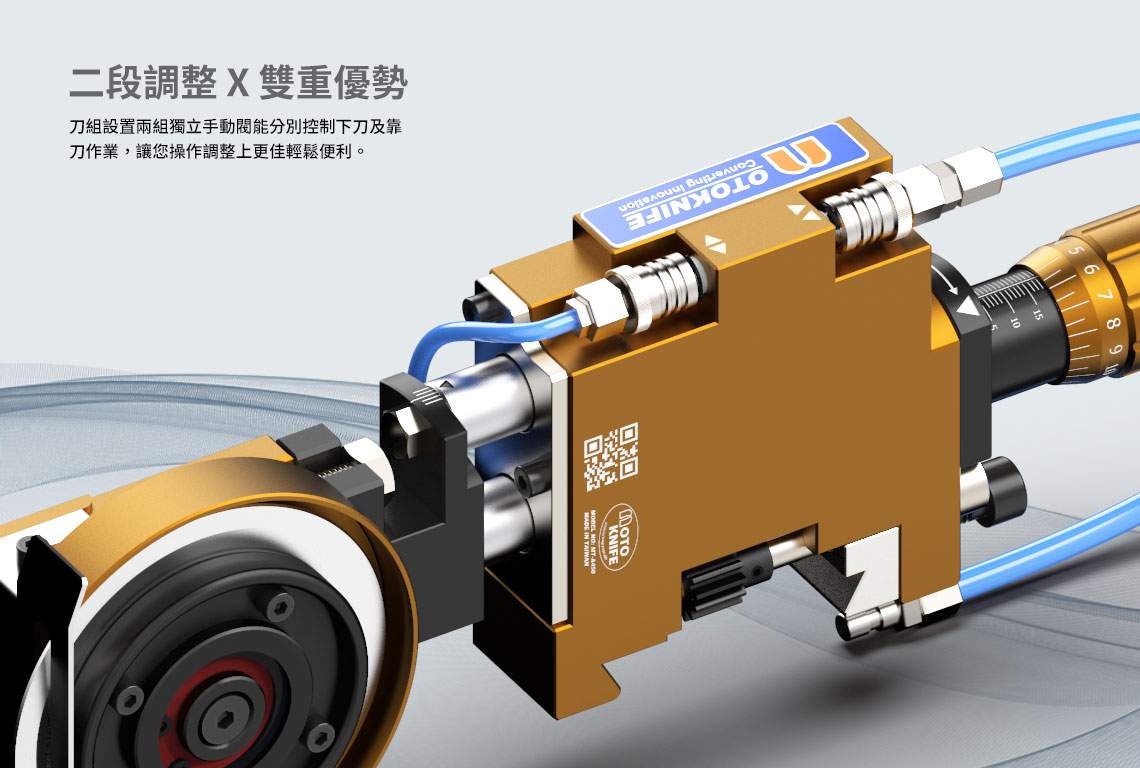

獨立下刀、靠刀手動控制閥

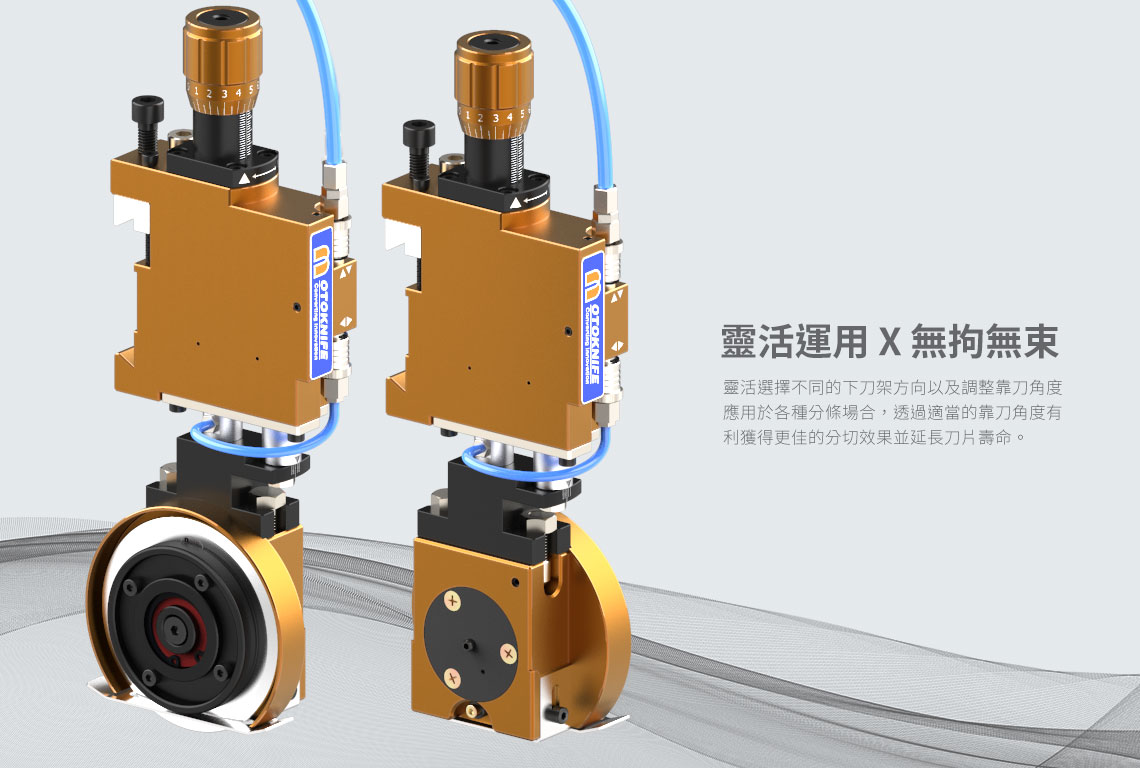

靠刀角度調整功能

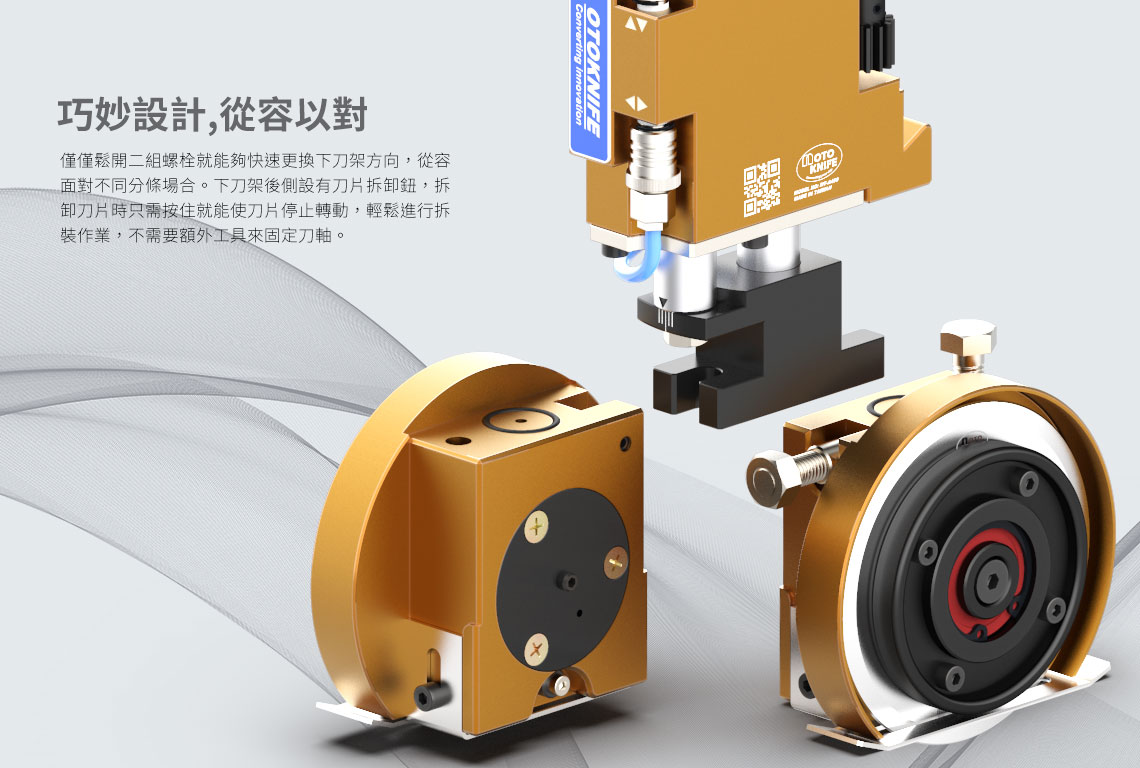

專利快速可拆式下刀架設計

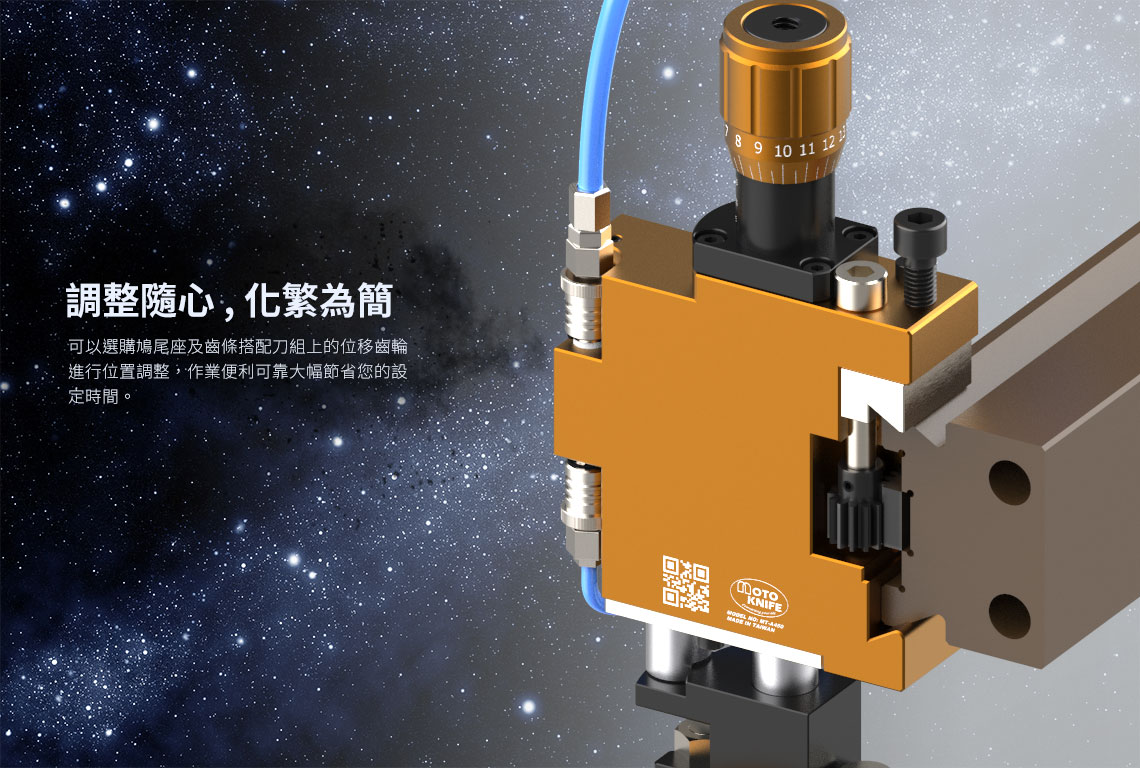

位移微調機能
適用分條產品 紙類 >>> 牛皮紙、離型紙、壁紙、美紋紙
塑膠膜類 >>> 軟質PVC、PP、PE、PS、LDPE、PLA、SBS、膠帶
布類 >>> 不織布、合成皮布、天然棉布、紗布、藥膠布、商標布
金屬薄膜 >>> 銅箔、鋁箔
刀組圖面
型號 MT-A450-BU940 MT-A450L-BU940
尺寸A 298mm 308.5mm
尺寸B 133±1 mm 136±1mm
尺寸C 90mm 105mm
尺寸D 49.5mm 52mm
(註1) 最大分條速度依實際分切不同材質/厚度及分切斷面有所不同,需依現場實際機台運作而定。
