剪切式氣動分條上刀組

剪切式氣動分條上刀組

MT-A425

簡介

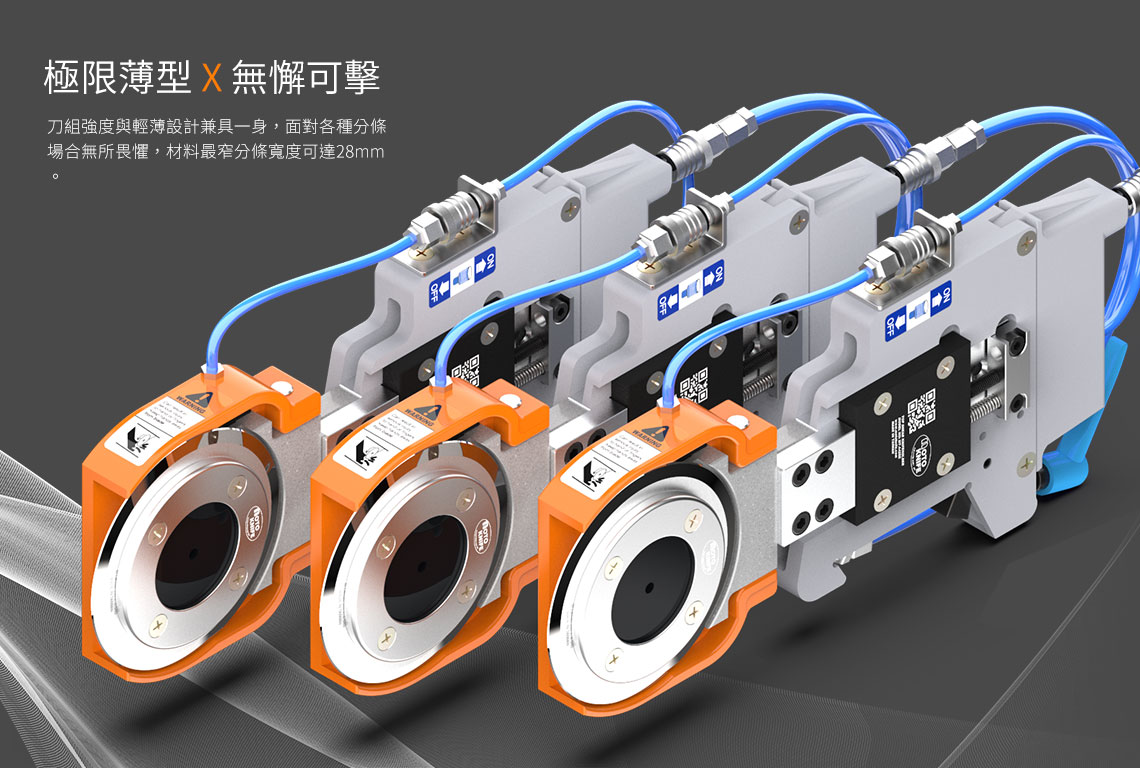

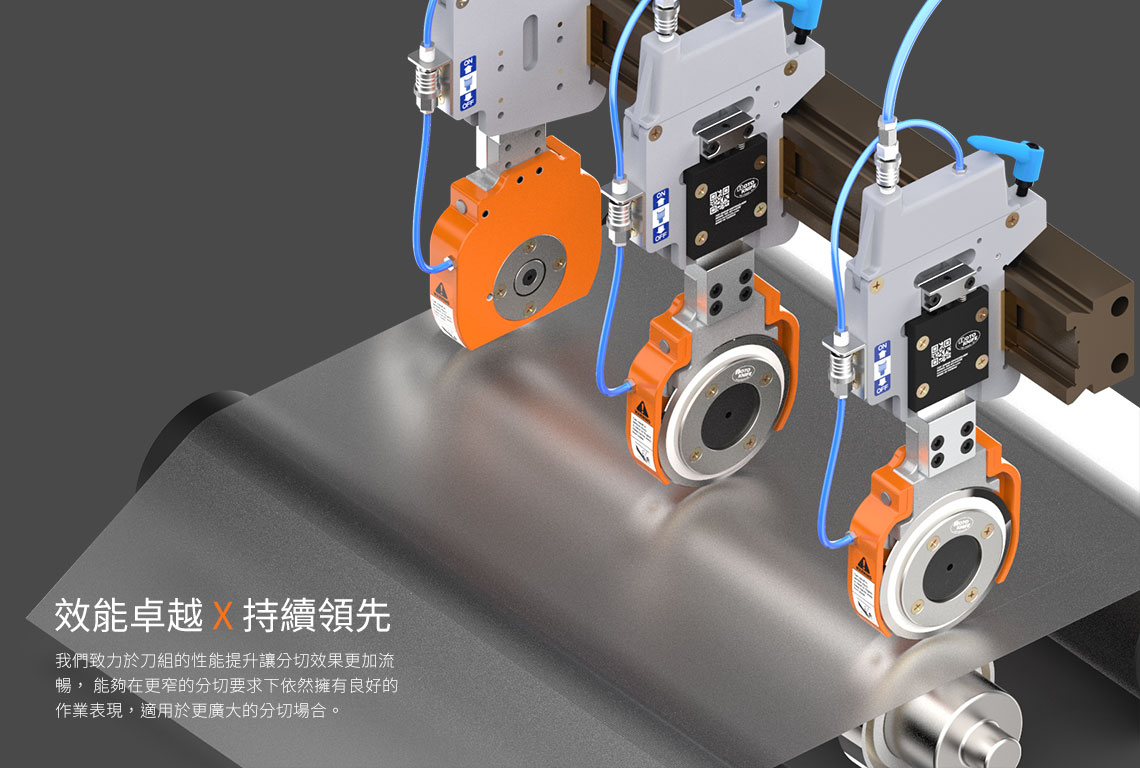

MT-A425剪切式氣動刀組實現了氣動刀組在窄幅分條上的應用,最小分條寬度可達28mm。採用偏擺式靠刀設計,刀組可以由氣壓控制閥達到自動下刀後偏擺靠刀動作。刀組上有二組手動控制閥可以分別控制下刀及靠刀動作,提供現埸人員更彈性的操作。模組化組件製造,不僅提供刀組在品質控管上更穩定以及刀組的堅固,更大幅降低購置成本。主要應用在各種需要窄小分條的環境,材料厚度在0.3 mm以下的軟性薄膜。

MT-A425 Slim Shear Type Pneumatic Shear Knife holder



MT-A425 Slim Shear Type Pneumatic Shear Knife holder



MT-A425 Slim Shear Type Pneumatic Shear Knife holder



MT-A425 Slim Shear Type Pneumatic Shear Knife holder



MT-A425 Slim Shear Type Pneumatic Shear Knife holder



MT-A425 Slim Shear Type Pneumatic Shear Knife holder

型號                    MT-A425R-BU940                                             MT-A425L-BU940

          MT-A425 Slim type shear pneumatic knife holder   MT-A425 Slim type shear pneumatic knife holder

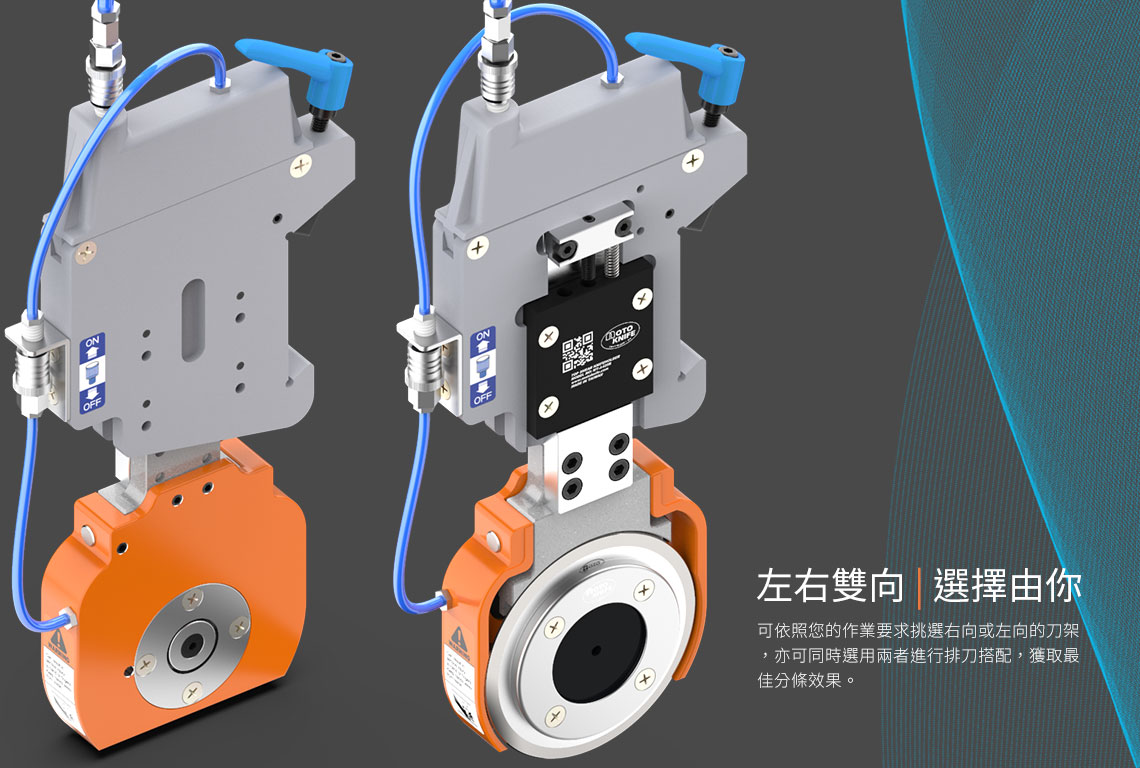

刀架方向                     右向(R)                                                                左向(L)


最小分條寬度         28mm


最大分條速度         400M/min(註1)


下刀行程範圍         0~15mm


靠刀偏擺角度         0~2度


最大供給空壓         3~6/kg/cm²


刀片尺寸                   Ø90mm


選配鳩尾座             GB01/GB02/GB04


特色功能                  模組化刀架

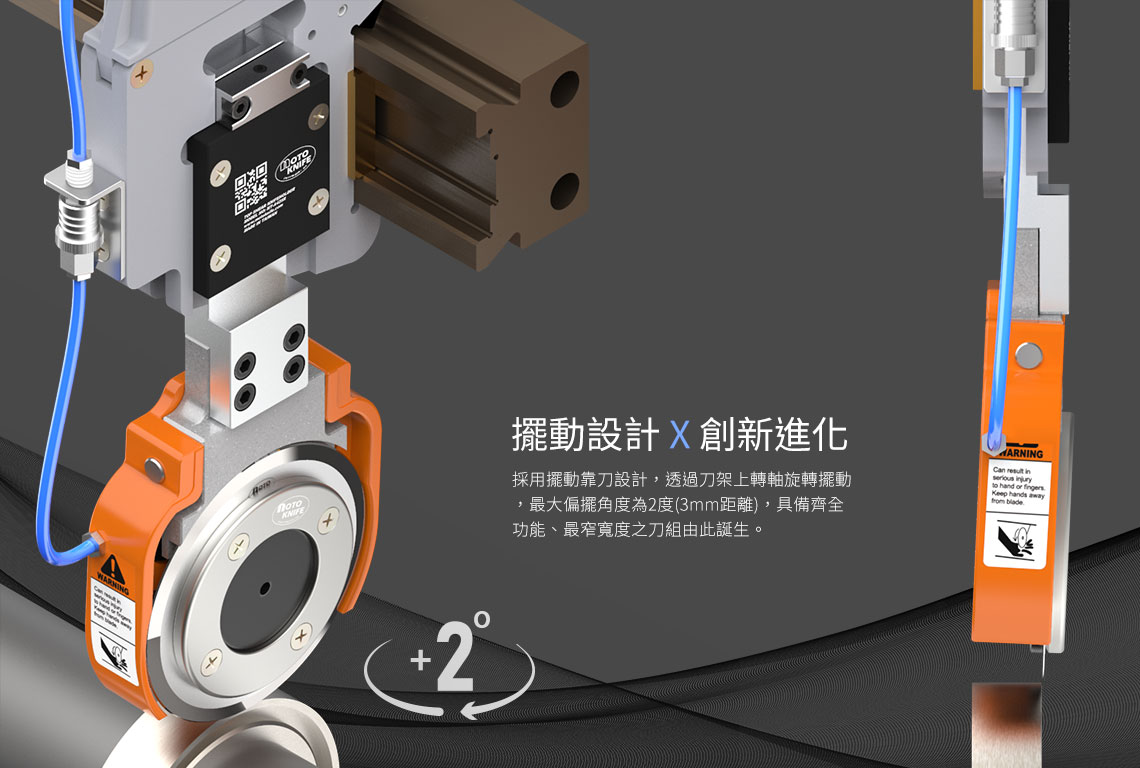

                                       偏擺式靠刀設計

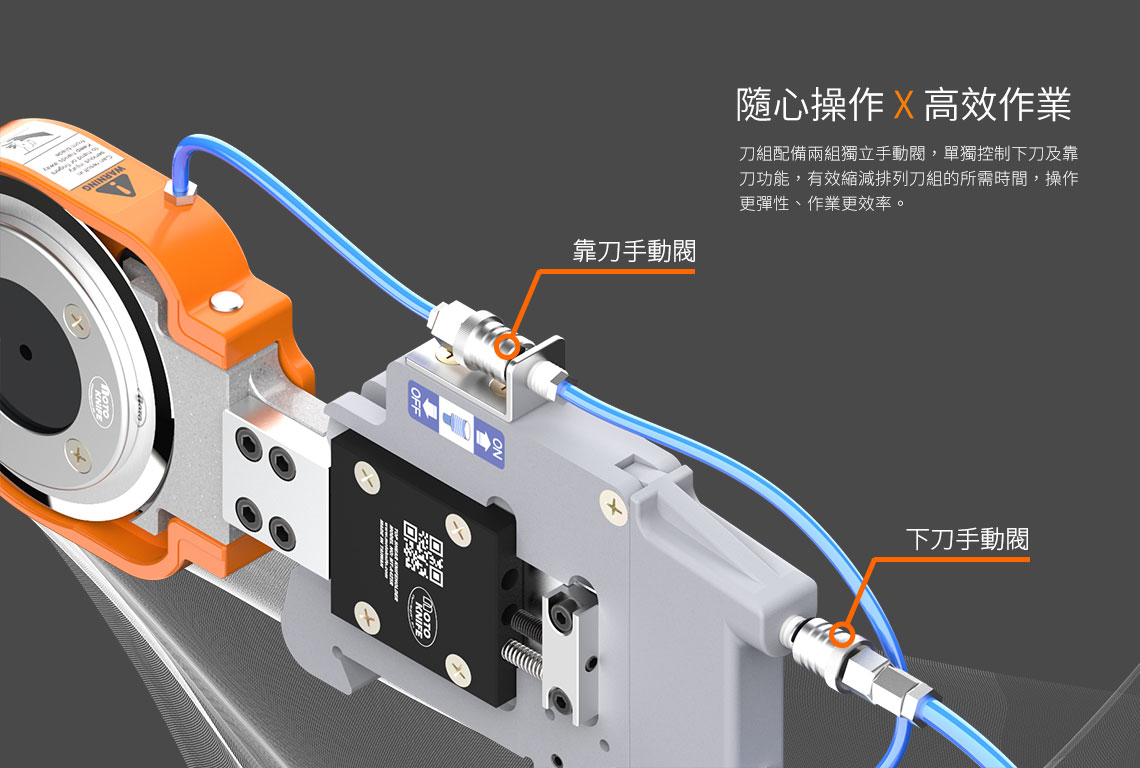

                                       獨立下刀、靠刀手動控制閥

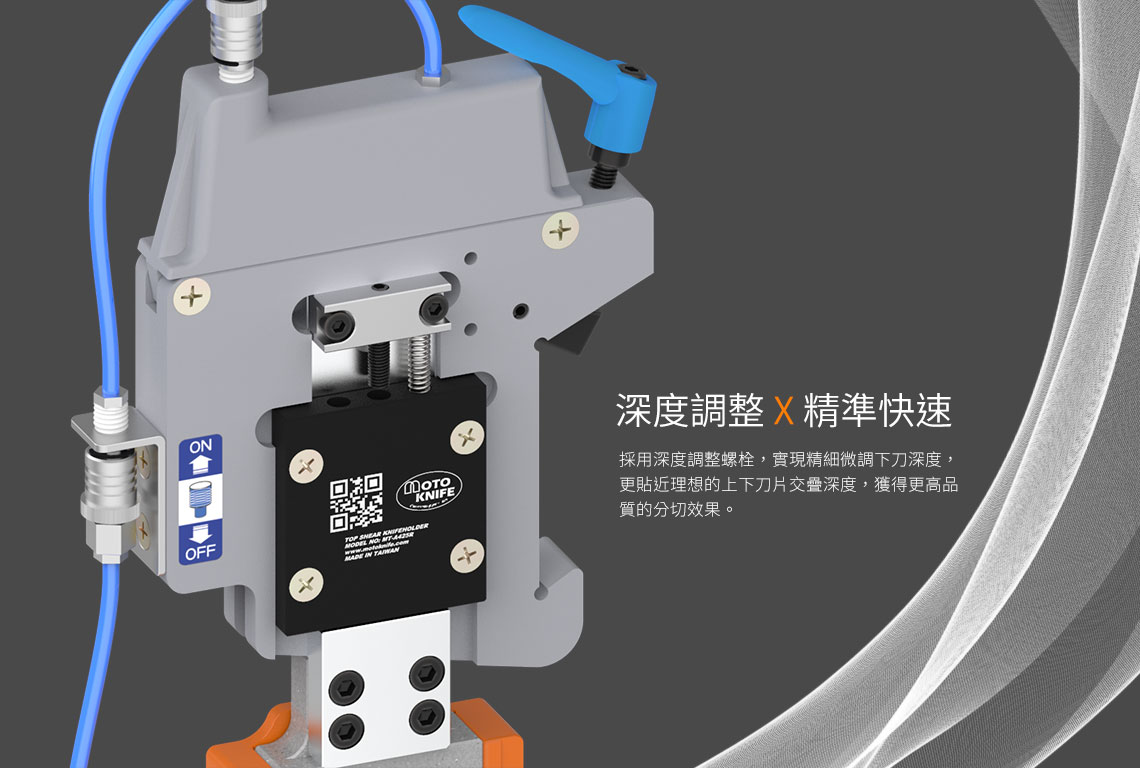

                                       下刀行程可調

                                       專利結構設計


適用分條產品        紙類 >>>      牛皮紙、離型紙、壁紙、美紋紙

                                       塑膠膜類 >>>      軟質PVC、PP、PE、PS、LDPE、PLA、SBS、膠帶

                                       布類 >>>      不織布、合成皮布、天然棉布、紗布、藥膠布、商標布

                                       金屬薄膜 >>>      銅箔、鋁箔


刀組圖面

(註1) 最大分條速度依實際分切不同材質/厚度及分切斷面有所不同,需依現場實際機台運作而定。
