超薄型氣動分條刀組
MT-A130
簡介

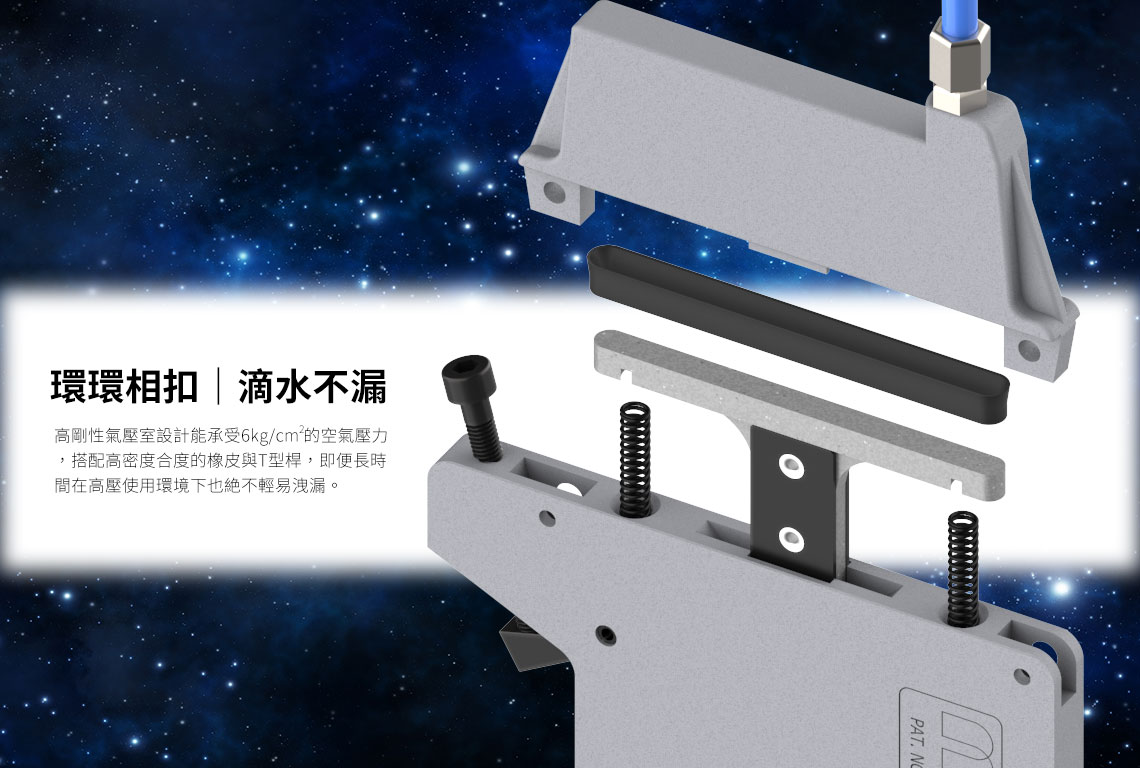

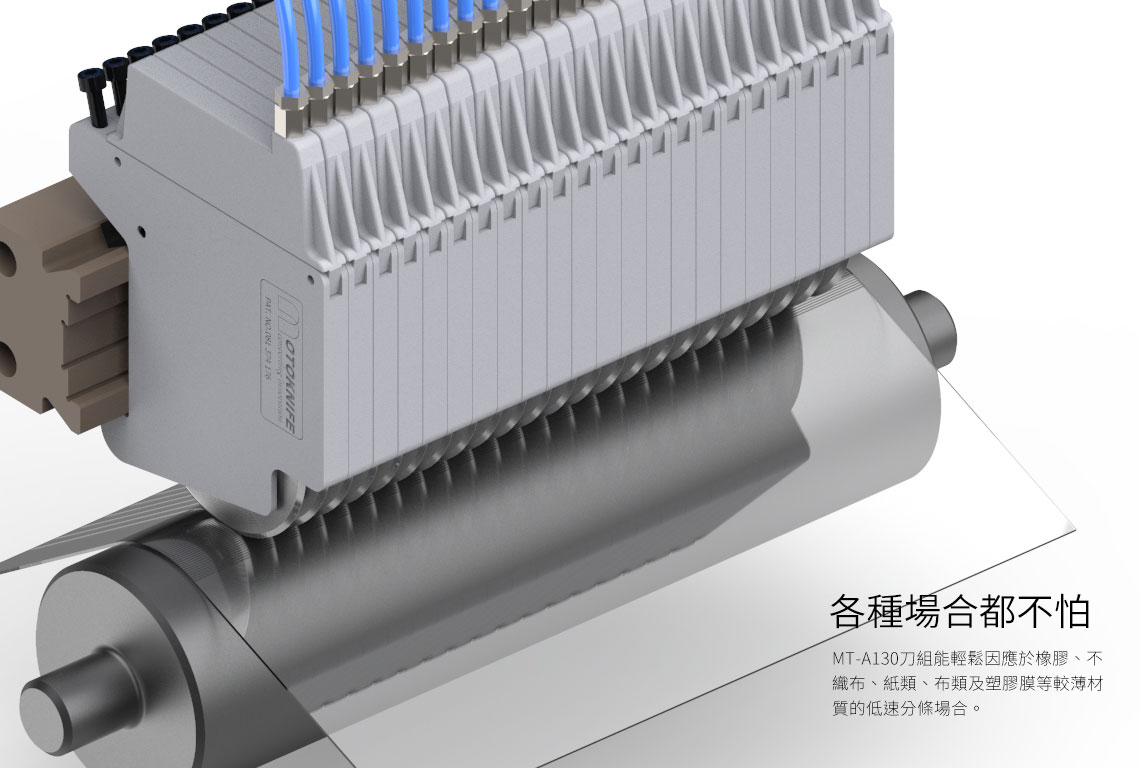

MT-A130超薄型氣動分條刀組主要應用於窄幅材料分條場合，最小分條寬度為10MM，需要硬輪做為背輪，本體採用模組化一體成型設計，具有良好剛性及強度， 刀組最高可承受6KG/CM²氣壓壓力，可以輕鬆應付各種低速分切場合。在不同需求 下可搭配各式刀片如標準圓刀/缺口刀/齒形刀等。刀架固定方式採用螺栓固定，可搭配GB01/02/04鳩尾座使用，亦可選購尺規板來減少排刀時間及降低人工排刀尺寸誤差。 MT-A130超薄型氣動分條刀組主要是廣泛應用於橡膠類、不織布、紙類、布類及塑膠膜類等較薄材質的低速分條場合。
型號 MT-A130-BSK30

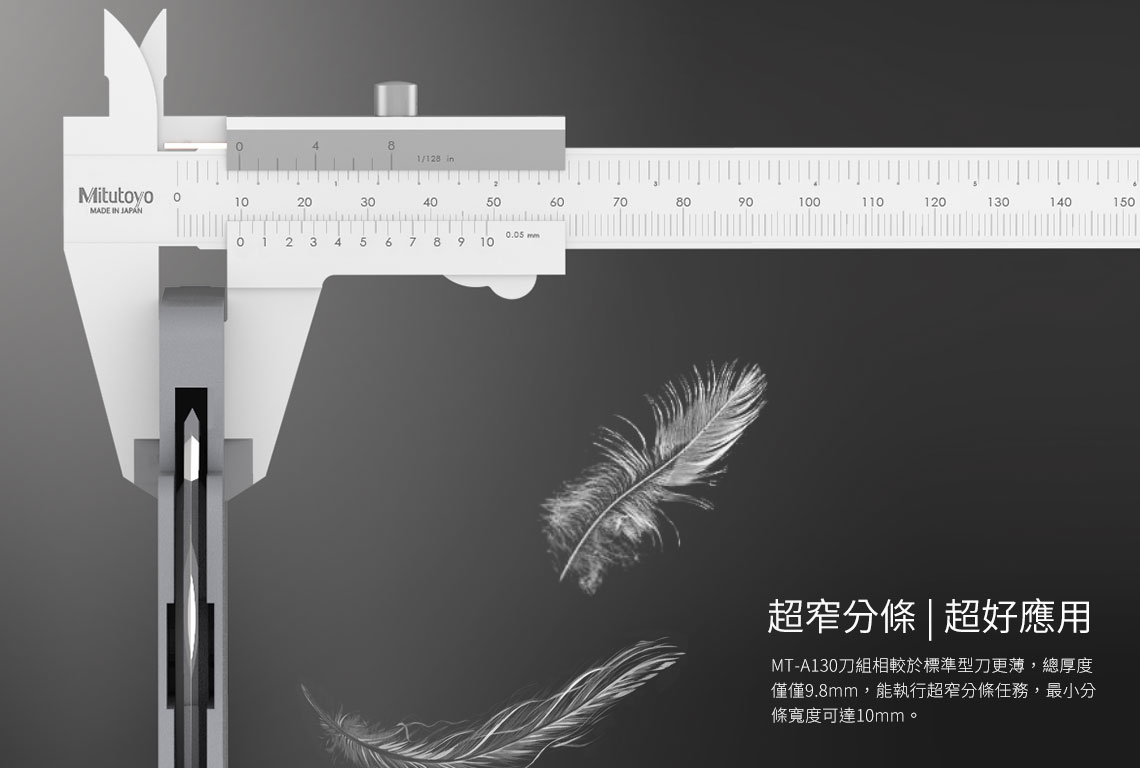

最小分條寬度 10mm
最大分條速度 100M/min(註1)
下刀行程範圍 0~15mm
最大供給空壓 3~6/kg/cm²
刀片尺寸 Ø76.2mm
選配鳩尾座 GB01/GB02/GB04

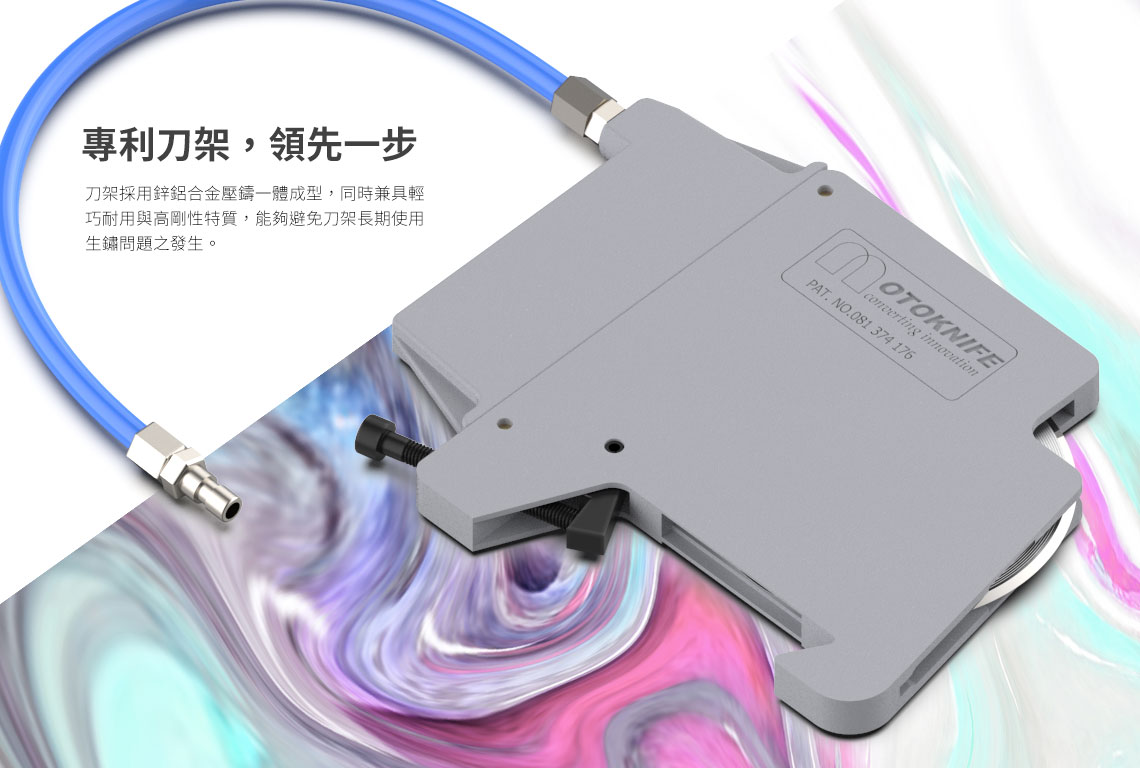

特色功能 超薄一體成型刀架本體
經濟型壓切刀組
刀組為螺絲固鎖式
適用分條產品 紙類 >>> 牛皮紙、離型紙、壁紙、美紋紙、膠帶、瓦楞紙板、砂紙
塑膠膜類 >>> 軟質PVC、硬質PVC、PP、PE、PS、LDPE、PLA、SBS、膠帶
布類 >>> 不織布、合成皮布、天然棉布、紗布、藥膠布、商標布
發泡類 >>> 泡棉、發泡布
刀組圖面
(註1) 最大分條速度依實際分切不同材質/厚度及分切斷面有所不同,需依現場實際機台運作而定。
